Revue Technique Automobile Skoda Octavia: Aperçu du montage: Amortisseur, ressort hélicoïdal
Revue Technique Automobile Skoda Octavia / Châssis-suspension / Suspension des roues arrière / Aperçu du montage: Amortisseur, ressort hélicoïdal

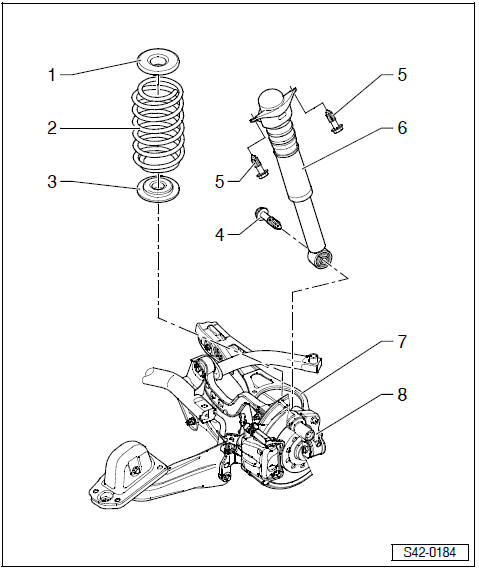

1 - Appui du ressort du haut
2 - Ressort hélicoïdal
- Tenir compte des différentes versions du châssis,
- Déposer et poser
3 - Appui du ressort du bas
- L'extrémité du ressort tournée jusqu'à la butée
4 - Vis, 25 Nm
5 - Vis, 50 Nm et 45°
- remplacer après chaque démontage
6 - Amortisseur
- Déposer et poser page 2
- Tenir compte des différentes versions du châssis
7 - Bras transveral inférieur
- Déposer et poser /li>
8 - Carter de roulement de roue
- Déposer et poser /li>
Déposer et poser le bras oscillant longitudinal avec le support de palier
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et
auxiliaires nécessaires
Support -T10149-
Dispositif de levage pour moteur et boîte de vitesses par ex.
-V.A.G ...
Déposer et poser le ressort hélicoïdal
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et
auxiliaires nécessaires
Dispositif de serrage pour jambes de suspension par ex. -V.A.G 1752-
Support de ressort p ...
