Revue Technique Automobile Skoda Octavia: Déposer et poser le bras oscillant longitudinal avec le support de palier

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Support -T10149-
• Dispositif de levage pour moteur et boîte de vitesses par ex. -V.A.G 1383 A

Déposer

• Déposer la roue.
• Déposer le ressort hélicoïdal  .
• Dévisser la vis pour le câble de frein à main du bras oscillant longitudinal.

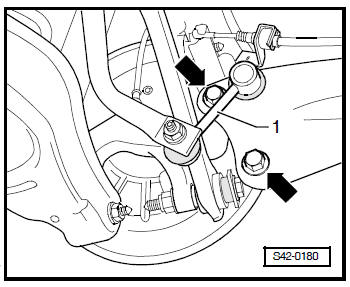

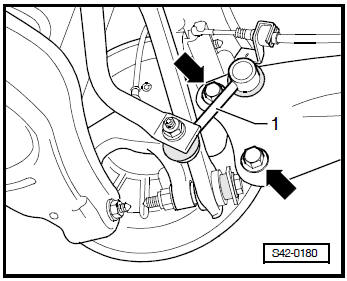

• Dévisser la barre de direction -1- du bras oscillant longitudinal.
• Retirer les vis -flèches-.

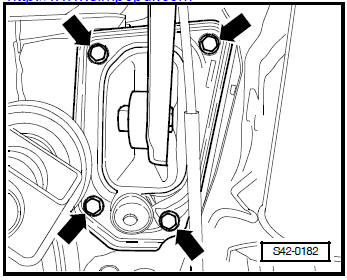

• Marquer la position de montage du support de palier sur la superstructure.

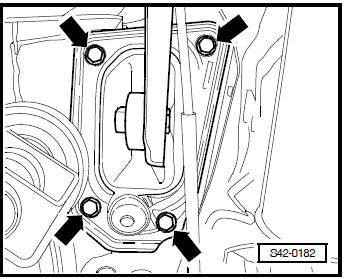

• Retirer les vis -flèches-.
• Extraire le bras oscillant longitudinal avec le support de palier.

Si le bras oscillant longitudinal doit être remplacé, le support doit être déposé du longeron.

La position de montage du support de palier vers le bras oscillant longitudinal doit alors être réglée  .

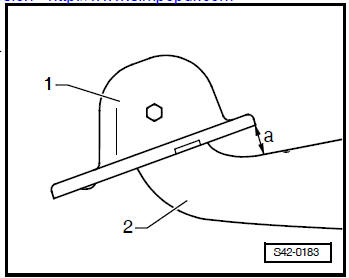

Déterminer la position de montage du support de palier vers le bras oscillant longitudinal

La cote -a- doit être 34 ± 1 mm.

1 - Support de palier
2 - Bras oscillant longitudinal

• Si la cote -a- est réglée, serrer à fond la vis.

Poser

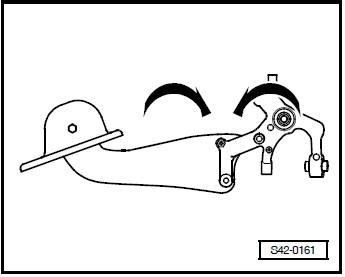

Le vissage du bras oscillant longitudinal/carter du logement de roue ne doit être serré à fond que si tous les autres composants (impérativement le ressort et l'amortisseur) de la suspension des roues concernée sont déjà installés. Pour serrer à fond, la suspension des roue doit être détendue. Maintenant le bras oscillant longitudinal et le carter du logement de roue bougent dans la position nécessaire -flèches-.

Remarque Respecter impérativement la chronologie des séquences suivantes!

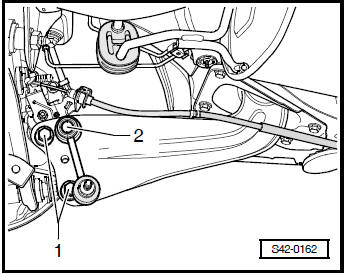

• Placer le bras oscillant longitudinal et le support de palier avec les vis -2- sur le carter du logement de roue, mais ne pas encore serrer à fond.
• Insérer la barre de direction -3- dans le bras oscillant longitudinal, ne pas encore serrer l'écrou à fond.
• Soulever la suspension de roue avec le dispositif de levage pour moteur/boîte de vitesses parex.-V.A.G 1383 A- et le support -T10149- jusqu'à ce que le support de palier repose contre la superstructure.

• Serrer à fond les vis -flèches- aux mêmes endroits qu'auparavant.
• Faire descendre la suspension des roues de nouveau avec le dispositif de levage pour moteur/boîte de vitesses par ex. -V.A.G 1383 A- et le support -T10149- du moyeu de roue.

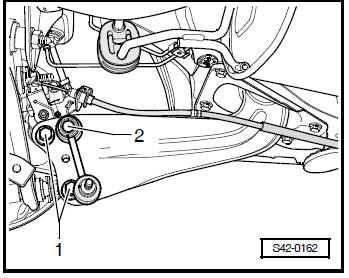

• Serrer les vis -2- pour le bras oscillant longitudinal au couple prescrit.

• Visser la barre de direction -1- au carter du logement de roue et à la barre stabilisatrice.
• Visser le câble du frein à main au bras oscillant longitudinal.
• Poser le ressort hélicoïdal  .
• Poser la roue et la serrer.
• Contrôler la géométrie  .

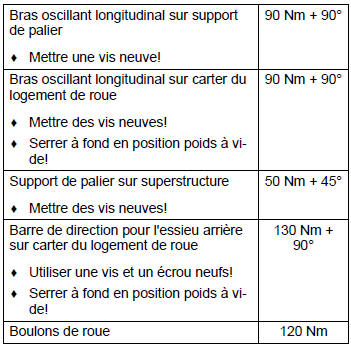

Couples de serrage:
