Revue Technique Automobile Skoda Octavia: Déposer et poser l'unité roulement de roue/moyeu de roue
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Douille d'emmanchement -MP 1-228-
- Extracteur de chapeau de moyeu -MP 5-404-
- Embout enfichable -T10162-
Déposer
- Lever le véhicule.
- Dévisser la roue.

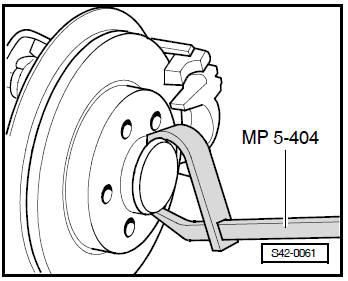

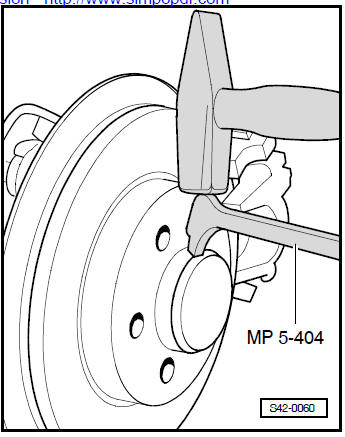

- Desserrer le capuchon pare-poussière en donnant des légers coups de maillet sur la griffe de l'extracteur de chapeau de moyeu -MP 5-404-.
- Chasser le capuchon pare-poussière.
- Déposer le support de frein avec l'étrier et l'accrocher avec du fil de fer .
Remarque Accrocher l'étrier de frein à la superstructure
- Retirer la vis à empreinte cruciforme du disque de frein et enlever celui-ci.
- Dévisser la vis intérieure à dentures multiples avec embout enfichable -T10162-.
- Retirer les moyeux de roue/ l'unité du logement de roue du tourillon de l'essieu.
Couples de serrage:
Poser
- Faire glisser prudemment les moyeux de roue/l'unité du logement de roue sur le tourillon de l'essieu.
Veiller à ce que les moyeux de roue/l'unité du logement de roue ne soient pas déformés!
- Utiliser une nouvelle vis intérieure à dentures multiples et serrer celle-ci à fond.
Remarque
- Serrer d'abord la vis avec une clé dynamométrique au couple de serrage prescrit.
- Utiliser une clé rigide pour l'angle de serrage supplémentaire.

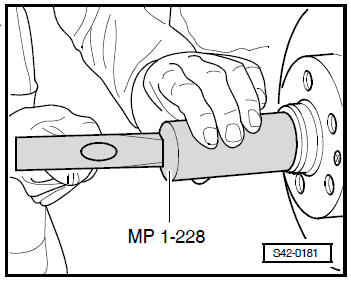

- Emmancher le capuchon pare-poussière avec la douille d'emmanchement -MP 1-228-.
Remarque
- Toujours remplacer les capuchons pare-poussière.
- Des capuchons pare-poussière endommagés peuvent laisser pénétrer l'humidité. D'où la nécessité d'utiliser l'outil représenté.
Continuer la pose dans l'ordre inverse.
- Monter le support de frein avec l'étrier
- Poser la roue et la serrer.
