Revue Technique Automobile Skoda Octavia: Remplacer le palier en caoutchouc-métal du carter du logement de roue

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Dispositif de montage -MP5-401-
• Dispositif de montage -MP5-402-
• Dispositif de montage -T30017-
• Douille d'emmanchement -T30034-
• Douille -T30102-
• Outil d'emmanchement -T30103-

Déposer

• Mesurer la cote du centre de la roue jusqu'au bord inférieur du passage de roue  .
• Déposer la roue.
• Déposer le ressort hélicoïdal  .
• Déposer l'unité roulement de roue/moyeu de roue  .
• Déposer la tôle de protection.

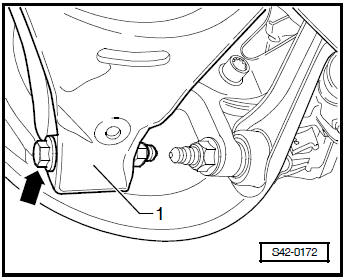

• Retirer la vis -flèche- pour bras transversal inférieur

Extraire le palier en caoutchouc-métal

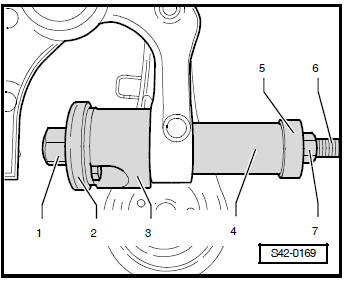

• Installer les outils comme indiqué dans la figure.

1 - Ecrou -MP5-401-
2 - Pièce de pression -MP5-402-
3 - Tuyau -MP5-402-
4 - Douille d'emmanchement -T30034-
5 - Pièce de pression -T30017-
6 - Broche -MP5-401-
7 - Ecrou usuel

• Sortir le palier en caoutchouc-métal en faisant tourner la broche.

Insérer le palier en caoutchouc-métal

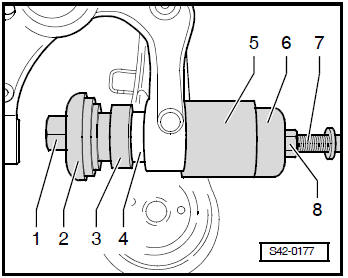

• Installer les outils comme indiqué dans la figure.

1 - Ecrou -MP5-401-
2 - Pièce de pression -MP5-402-
3 - Outil d'emmanchement -T30103-
4 - Palier caoutchouc-métal
5 - Douille -T30102-
6 - Pièce de pression -T30017-
7 - Broche -MP5-401-
8 - Ecrou usuel

• Insérer le palier en caoutchouc-métal en faisant tourner la broche.

Remarque

• N'utiliser aucun lubrifiant!
• Introduire prudemment le palier, afin qu'il ne soit pas deformé.

Poser

• Monter la tôle de protection.
• Poser l'unité roulement de roue/moyeu de roue  .

Les vissages du carter du logement de roue ne pourront être effectués que si la cote mesurée entre le milieu du moyeu de roue et le bord inférieur du passage de roue est atteinte avant le montage  !

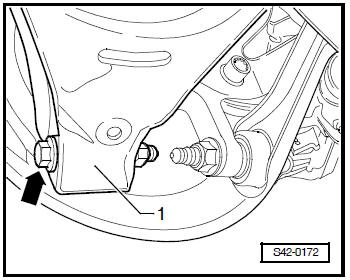

• Serrer à fond la vis -flèche- pour le bras transversal inférieur -1-.
• Poser le ressort hélicoïdal  .
• Poser le disque de frein.
• Monter le support de frein avec l'étrier  .
• Poser la roue et la serrer.

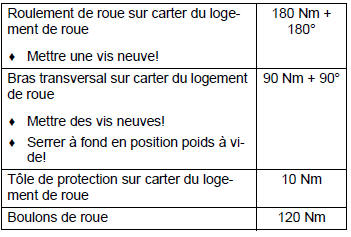

Couples de serrage:
