Revue Technique Automobile Skoda Octavia: Dépose et pose de l'étrier de frein
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Bloqueur de pédale de frein par ex. -V.A.G 1869/2 -
Déposer
Le déroulement des opérations n'est valable que pour le remplacement ou pour les réparations suivantes sur l'étrier de frein.
- Déposer les roues.
- Débrancher le connecteur pour indicateur d'usure de plaquette de frein.
- Mettre la Durit d'aération du flacon sur la soupape de purge d'air de l'étrier de frein et ensuite ouvrir la soupape de purge d'air.
- Installer le bloqueur de pédale de frein, parex.-V.A.G 1869/2-.
- Fermer la soupape de purge d'air et enlever le flacon d'aération.
- Dévisser le tuyau de freinage.
- Sortir les deux capuchons des douilles de roulement de l'étrier de frein.

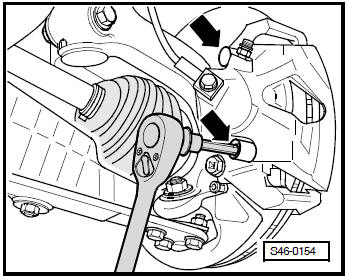

- Desserrer les deux axes de guidage et les extraire de l'étrier de frein.
- Désolidariser l'étrier de frein du support de frein.
- Sortir les plaquettes de frein de l'étrier de frein.
Poser
- Le piston est repoussé.

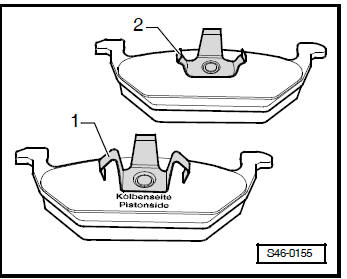

- Installer la plaquette intérieure (côté piston) -1- et la plaquette extérieure -2- avec les ressorts de maintien dans l'étrier de frein.
- Plaquette intérieure (côté piston) avec grand clip noir à trois doigts -1-.
- Plaquette extérieure avec petit clip noir à trois doigts -2- (couleur noir).

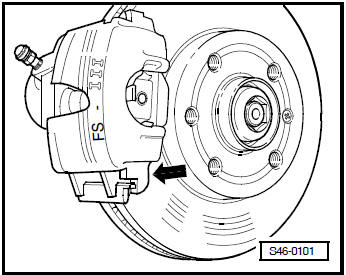

- Placer d'abord l'étrier avec les plaquettes de frein en bas -flèche- sur le support de frein.
- Visser l'étrier au support de frein au moyen des deux axes de guidage.
- Le tourillon de l'étrier doit se trouver derrière le guidage du support de frein!
- Insérer les deux capuchons.
- Visser la Durit de frein sur l'étrier.
- Extraire le bloqueur de pédale de frein, parex.-V.A.G 1869/2 -
- Relier le connecteur d'un indicateur d'usure de plaquette de frein.
- Purger l'air du système de freinage.
- Monter les roues.
Remarque
- Appuyer énergiquement et plusieurs fois sur la pédale de frein, le véhicule étant arrêté, afin que les plaquettes se positionnent comme il convient.
- Contrôler le niveau du liquide de frein.
Couples de serrage:
