Revue Technique Automobile Skoda Octavia: Dépose et pose du porte-instruments
ATTENTION! Déconnecter la tresse de masse de la batterie avant de travailler sur l'installation électrique. |
Remarque Après avoir rebranché la batterie, tenir compte des remarques.
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Outil -T 30098-
Déposer
- Mettre le volant en position inférieure.
- Retirer le couvre-interstice entre le porte-instruments et l'habillage de la colonne de direction.

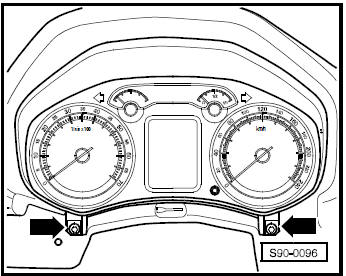

- Retirer les deux vis -flèches- (1,3 Nm).

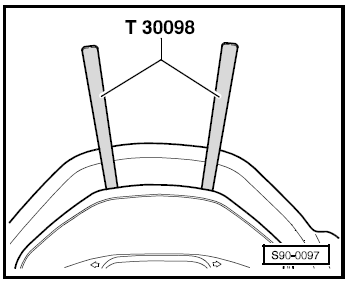

- Insérer l'outil -T 30098- conformément à la figure et déverrouiller les clips du haut du porte-instruments (ils doivent émettre un déclic).
- Sortir un peu le porte-instruments et débrancher le connecteur.
- Extraire le porte-instruments.
Poser
- La pose doit être effectuée dans l'ordre inverse.
Les opérations suivantes doivent être réalisées dans la fonction "Exécution de la recherche des défauts" sur l'appareil de diagnostic -VAS 5051- si le porte-instruments a été remplacé en raison d'un défaut:
- Coder le porte-instruments.
- Sélecter la langue d'affichage du porte-instruments.
- Coder l'interface de diagnostic du bus de données -J533- (Gateway).
- Adapter le compteur kilométrique.
- Adapter l'indicateur de périodicité des entretiens.
- Adapter l'antidémarrage avec transpondeur.

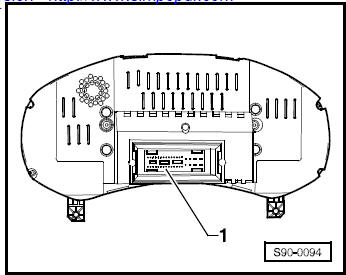

Dos du porte-instruments
Remarque
- Il est interdit de désassembler le porte-instruments.
- Procéder à l'autodiagnostic pour rechercher les défauts.
1 - Raccord enfichable à 36 raccords; dénomination des raccords
Dénomination de la connexion à fiches du porte-instruments
1 - Borne 15
2 - Borne 30
3 - libre
4 - Antibrouillard arrière
5 - Commande de liquide de frein
6 - Commande de frein à main
7 - Bobine de lecture pour l'antidémarrage a ...
