Installation électrique

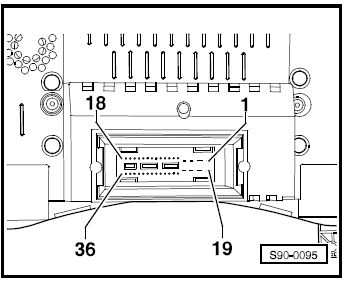

1 - Borne 15
2 - Borne 30
3 - libre
4 - Antibrouillard arrière
5 - Commande de liquide de frein
6 - Commande de frein à main
7 - Bobine de lecture pour l'antidémarrage avec transpondeur - 1
8 - Bobine de lecture pour l'antidémarrage avec transpondeur - 2
9 - libre
10 - libre
11 - libre
12 - Bus de données CAN porte-instruments (low)
13 - Bus de données CAN porte-instruments (high)
14 - libre
15 - Wake-up de Gateway
16 - Transmetteur de réservoir (4x4)
17 - Transmetteur de réservoir 1
18 - Transmetteur de réservoir 2
19 - Borne 31 (masse du véhicule)
20 - libre
21 - libre
22 - Transmetteur de plaquette de frein
23 - libre
24 - libre
25 - Contacteur de pression d'huile
26 - Transmetteur de niveau d'huile
27 - libre
28 - Sortie du tachymètre
29 - libre
30 - libre
31 - libre
32 - libre
33 - Borne 31 (masse de capteur)
34 - Transmetteur du niveau de liquide de lave-glace
35 - Transmetteur du niveau de liquide de refroidissement
36 - Transmetteur du niveau de la température ambiante
