Revue Technique Automobile Skoda Octavia: Déposer et poser les plaquettes de frein
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Pousse-piston -T10145-
Déposer
Lors de la dépose, marquer les plaquettes de frein pouvant être réutilisées. Les remonter exactement au même endroit, sinon freinage irrégulier!
- Déposer les roues.

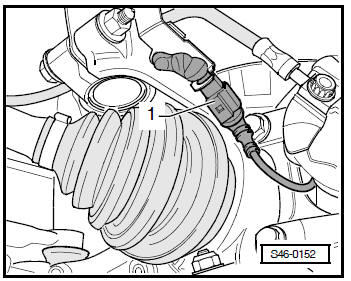

- Débrancher le connecteur -1- pour indicateur d'usure de plaquette de frein.

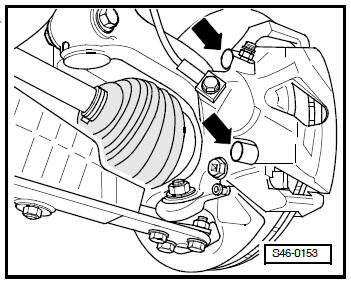

- Enlever les capuchons -flèches-.

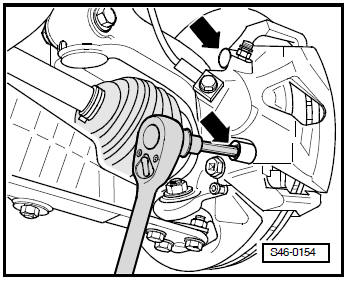

- Desserrer les deux axes de guidage -flèches- et les extraire de l'étrier de frein.
- Enlever l'étrier de frein et le fixer avec du fil de fer de manière que le poids de celui-ci n'appuie pas et n'endommage pas la Durit de frein.
- Extraire les plaquettes de frein de l'étrier.
- Nettoyer l'étrier de frein.
N'utiliser que de l'alcool à brûler pour nettoyer l'étrier de frein.
Poser
Aspirer le liquide de frein dans son réservoir avant d'enfoncer le piston avec le pousse-piston dans le cylindre. Le liquide de frein peut s'écouler et entraîner des dommages, si entre-temps il était nécessaire d'ajouter du liquide de frein.

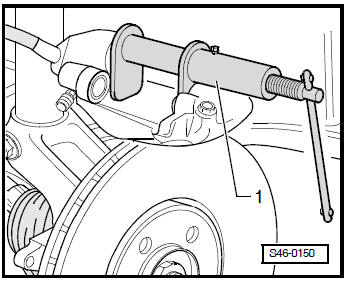

- Pousser le piston avec le pousse-piston -T10145 - -1-.

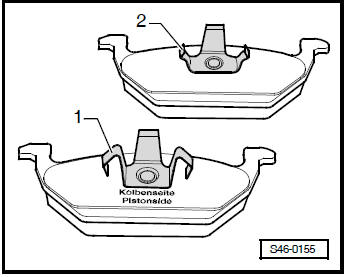

- Installer la plaquette intérieure (côté piston) -1- et la plaquette extérieure -2- avec les ressorts de maintien dans l'étrier de frein.
- Plaquette intérieure (côté piston) avec grand clip noir à trois doigts -1-.
- Plaquette extérieure avec petit clip noir à trois doigts -2- (couleur noir).

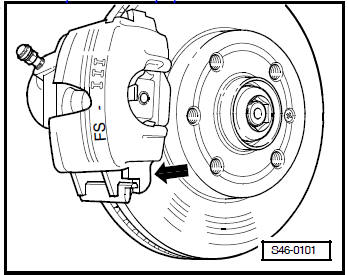

- Placer d'abord l'étrier avec les plaquettes de frein en bas -flèche- sur le support de frein.

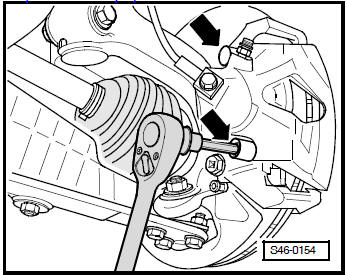

- Visser l'étrier au support de frein au moyen des deux axes de guidage.
- Le tourillon de l'étrier doit se trouver derrière le guidage du support de frein!
- Insérer les deux capuchons.
- Relier le connecteur d'un indicateur d'usure de plaquette de frein.
- Monter les roues.
Remarque
- Après chaque remplacement des plaquettes de frein, appuyer énergiquement et plusieurs fois sur la pédale de frein, le véhicule étant arrêté, afin que les plaquettes se positionnent comme il convient.
- Après le remplacement des plaquettes de frein, contrôler le niveau du liquide.
Couples de serrage:
