Revue Technique Automobile Skoda Octavia: Réparer l'étrier de frein FN 3
Revue Technique Automobile Skoda Octavia / Châssis-suspension / Frein, hydraulique du frein / Réparer l'étrier de frein avant / Réparer l'étrier de frein FN 3
- Poser le set de réparation complet en cas de remises en état.
- Utiliser exclusivement de l'alcool à brûler pour nettoyer le frein.
- Passer une fine couche de graisse saponifiée au lithium -G 052 150 A2- sur le cylindre de frein, le piston et la bague d'étanchéité.

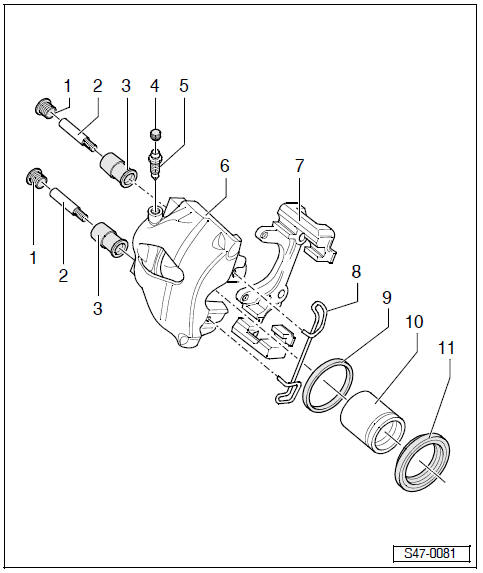

1 - Capuchons
- les mettre dans la douille de roulement
2 - Axe de guidage, 30 Nm
3 - Douille de roulement
- insérer dans l'étrier de frein
4 - Capuchon pare-poussière
- mettre sur la soupape de purge d'air
5 - Soupape de purge d'air, 10 Nm
- Avant le vissage, passer une fine couche de graisse saponifiée au lithium -G 052 150 A2- sur le filetage
6 - Etrier de frein
7 - Support de frein
- Visser avec l'étrier de frein
8 - Ressort de maintien
- Installer avec les deux extrémités dans les alésages de l'étrier de frein
9 - Bague d'étanchéité
- Déposer et poser
10 - Piston
- Déposer et poser
- Auparavant, passer une fine couche de graisse saponifiée au lithium -G 052 150 A2- sur le piston
11 - Capuchon
- Déposer et poser
- Ne pas l'endommager lors de la pose du piston
Déposer et poser le piston pour l'étrier de frein FS-III
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et
auxiliaires nécessaires
Clavette de démontage -3409-
Pousse-piston -T 10145-
Déposer
Chasser le piston ...
Déposer et poser le piston pour l'étrier de frein FN3
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et
auxiliaires nécessaires
Clavette de démontage -3409-
Pousse-piston -T 10145-
Outil de montage pour capuchons d ...
