Revue Technique Automobile Skoda Octavia: Déposer et poser le piston pour l'étrier de frein FN3
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Clavette de démontage -3409-
- Pousse-piston -T 10145-
- Outil de montage pour capuchons de protection -T10146/6-
Déposer

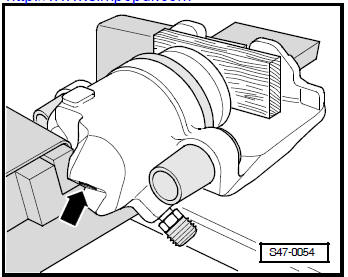

- Chasser le piston de l'étrier de frein avec de l'air comprimé.
- Mettre une plaque en bois dans la cuvette pour éviter d'endommager le piston.

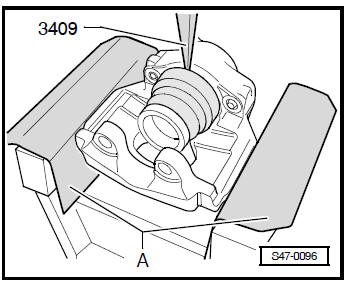

- Débloquer le capuchon de protection avec la clavette de démontage -3409- de l'étrier de frein.

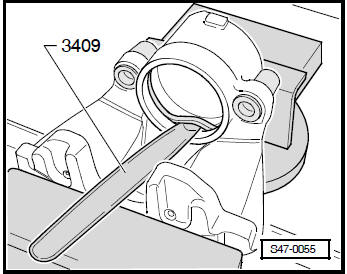

- Sortir la bague d'étanchéité avec la clavette de démontage -3409-.
Remarque Lors de la dépose, veiller à ce que la surface du cylindre ne soit pas endommagée.
Poser
- Nettoyer exclusivement les surfaces du piston et de la bague d'étanchéité avec de l'alcool à brûler puis les sécher.
- Avant la pose, passer une fine couche de graisse saponifiée au lithium -G 052 150 A2- sur le piston et la bague d'étanchéité.
- Insérer la bague d'étanchéité dans l'étrier de frein.

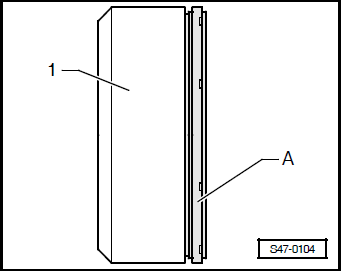

- Insérer le capuchon de protection -A- dans l'outil de montage pour capuchons de protection -T10146/6- -1-.

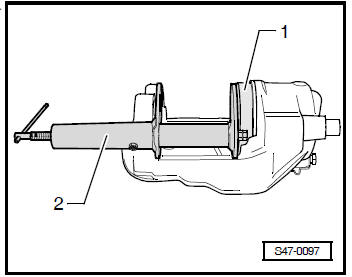

- Pousser le capuchon de protection avec l'outil de montage pour capuchons de protection -1- et le pousse- piston -2- sur l'étrier de frein de manière à ce que l'étrier de frein répose tout autour.
- Contrôler si le capuchon de protection est correctement positionné.
Remarque Il ne doit plus être possible d'enlever le capuchon de protection manuellement de l'étrier de frein.
- Pousser légèrement le piston sur le capuchon de protection et ensuite le bloquer dans cette position par ex. avec la clavette de démontage -2-.
Remarque Ne pas gauchir le piston, afin de ne pas endommager le manchon d'étanchéité.

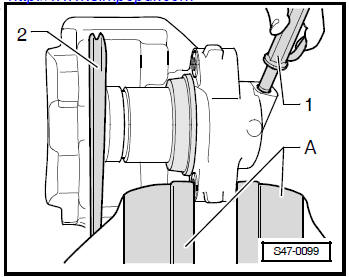

- Souffler sur le capuchon de protection avec l'air comprimé (max 3 bar) -1-. Ce faisant, le capuchon de protection saute sur le piston.

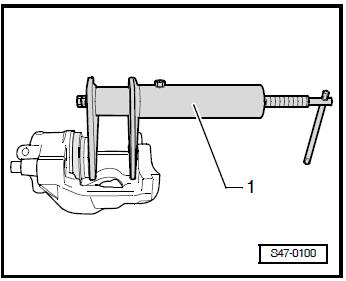

- Pousser le piston avec le pousse-piston -1- dans l'étrier de frein.
La lèvre extérieure d'étanchéité du capuchon saute alors dans la gorge du piston.
