Revue Technique Automobile Skoda Octavia: Réparer l'étrier de frein arrière
- Poser le set de réparation complet en cas de remises en état.
- Utiliser exclusivement de l'alcool à brûler pour nettoyer le frein.
- Les étriers de frein neufs sont remplis de liquide et préalablement purgés.
- Passer une fine couche de graisse saponifiée au lithium -G 052 150 A2- sur le cylindre de frein, le piston et la bague d'étanchéité.
- En cas de réparation, les étriers de frein doivent être impérativement purgés comme il convient avant de les poser dans le véhicule (sans plaquettes de frein).

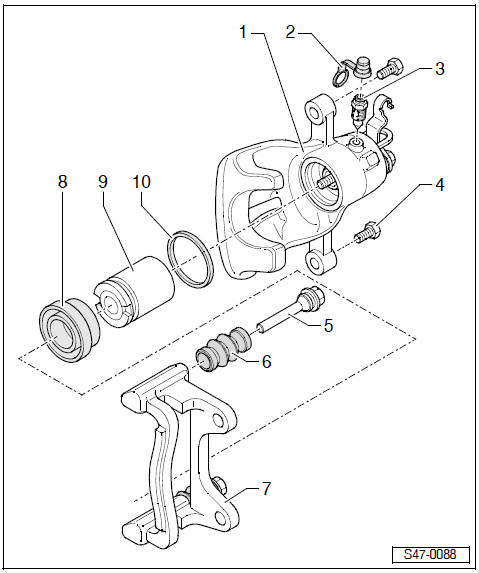

1 - Etrier de frein avec levier de câble de frein à main
- En cas de fuite au niveau du levier du câble de frein à main, remplacer l'étrier de frein
- Après des réparations, purger l'air de l'étrier de frein
2 - Capuchon pare-poussière
3 - Soupape de purge d'air, 10 Nm
- Avant le vissage, passer une fine couche de graisse saponifiée au lithium -G 052 150 A2- sur le filetage
4 - Vis hexagonale, autobloquante, 35 Nm
- Remplacer
- Lors du serrage et du desserrage, maintenir au niveau de l'axe de guidage
5 - Axe de guidage
- avant d'extraire le capuchon le graisser
6 - Capuchon
- Le mettre sur le support de frein et l'axe de guidage
7 - Support de frein avec axe de guidage et capuchon
- Pièce de rechange livrée assemblée avec suffisamment de graisse sur les axes de guidage
- En cas d'endommagement au niveau des capuchons ou des axes de
guidage, poser le set de réparation.
Utiliser la graisse jointe pour lubrifier les axes de guidage.
8 - Capuchon
- mettre avec la lèvre d'étanchéité extérieure sur le piston
- Déposer et poser
9 - Piston avec dispositif de rattrapage automatique
- Déposer et poser
- Passer une fine couche de pâte de montage -G 052 150 A2- sur le piston auparavant
10 - Bague d'étanchéité
- Déposer et poser
Déposer et poser le piston pour l'étrier de frein FN3
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et
auxiliaires nécessaires
Clavette de démontage -3409-
Pousse-piston -T 10145-
Outil de montage pour capuchons d ...
Déposer
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et
auxiliaires nécessaires
Outil de rappel et de desserrage -T10165-
Clavette de démontage -3409-
Sortir le ...
