Revue Technique Automobile Skoda Octavia: Poser
- Nettoyer exclusivement les surfaces du piston et de la bague d'étanchéité avec de l'alcool à brûler puis les sécher.
- Avant la pose, passer une fine couche de graisse saponifiée au lithium -G 052 150 A2- sur le piston et la bague d'étanchéité.

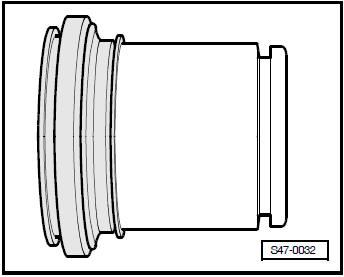

- Placer le capuchon avec la lèvre d'étanchéité extérieure sur le piston.

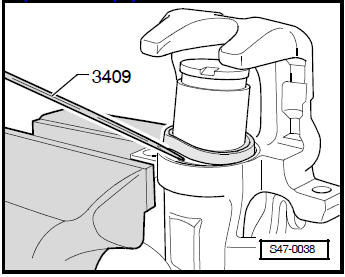

- Faire entrer la lèvre intérieure d'étanchéité dans la gorge du cylindre avec la clavette de démontage -3409 -.
Maintenir alors le piston devant l'étrier de frein

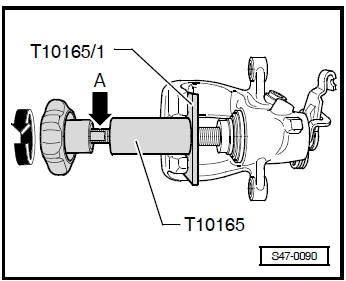

- Visser le piston en faisant tourner la mollette vers la droite.
- Utiliser l'outil de rappel et de desserrage -T10165- pour le vissage.
- Installer l'outil de rappel et de desserrage -T10165- de sorte que la collerette répose contre l'étrier de frein.
- Le rattrapage automatique à l'intérieur de l'étrier est détruit en réglant le piston avec un pousse-piston (par ex. T10145) ou en appuyant sur le frein.
Déposer
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et
auxiliaires nécessaires
Outil de rappel et de desserrage -T10165-
Clavette de démontage -3409-
Sortir le ...
Purger l'air de l'étrier de frein
Ouvrir la soupape de purge d'air -flèche A-.
Verser du liquide de frein avec un réservoir de purge d'air
usuel jusqu'Ã que le liquide ressorte par le taraudage sans faire de
bulles (ra ...
