Revue Technique Automobile Skoda Octavia: Rétroviseur

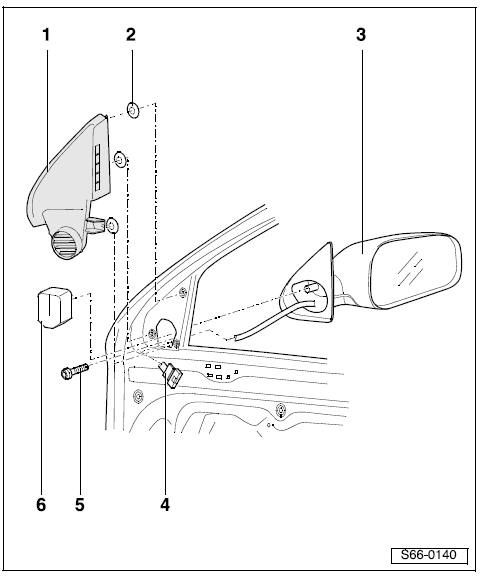

Aperçu du montage d'un rétroviseur
1 - Cache intérieur
2 - Clip
3 - Rétroviseur extérieur
- Déposer:
- Déposer l'habillage de la portière
- Débrancher la fiche de raccordement pour le rétroviseur rep. 4
- Extraire la pièce d'amortissement rep. 6
- Déposer la vis rep. 5 et enlever le rétroviseur
- Poser: La pose doit être effectuée dans l'ordre inverse
4 - Fiche de raccordement
5 - 20 Nm
6 - Pièce d'amortissement
