Revue Technique Automobile Skoda Octavia: Déposer et poser le piston pour l'étrier de frein FS-III
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Clavette de démontage -3409-
- Pousse-piston -T 10145-
Déposer

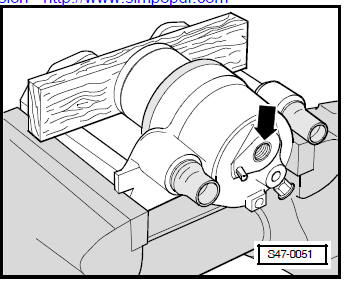

- Chasser le piston de l'étrier de frein avec de l'air comprimé.
Mettre une plaque en bois dans la cuvette pour éviter d'endommager le piston.

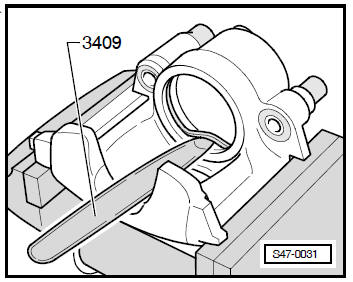

- Sortir la bague d'étanchéité avec la clavette de démontage -3409-.
Lors de la dépose, veiller à ce que la surface du cylindre ne soit pas endommagée.
Poser
- Nettoyer exclusivement les surfaces du piston et de la bague d'étanchéité avec de l'alcool à brûler puis les sécher.
- Avant la pose, passer une fine couche de graisse saponifiée au lithium -G 052 150 A2- sur le piston et la bague d'étanchéité.
- Insérer la bague d'étanchéité dans l'étrier de frein.

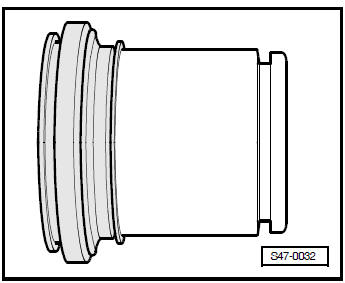

- Placer le capuchon de protection avec la lèvre d'étanchéité extérieure sur le piston.

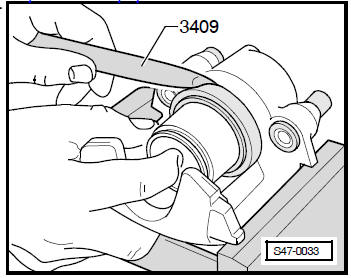

- Insérer la lèvre d'étanchéité intérieure dans la gorge du cylindre avec la clavette de démontage -3409-.
Maintenir alors le piston devant l'étrier de frein.

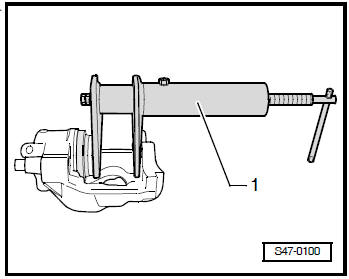

- Pousser le piston avec le pousse-piston -T 10145- -1- dans l'étrier de frein.
La lèvre extérieure d'étanchéité du capuchon saute alors dans la gorge du piston.
