Revue Technique Automobile Skoda Octavia: Filtre à air - Aperçu du montage
Le dessus du filtre à air sert également de protection du moteur.
Déposer et poser le cache du moteur avec le filtre à air .
Contrôler le clapet de régulation du préchauffage de l'air d'admission .

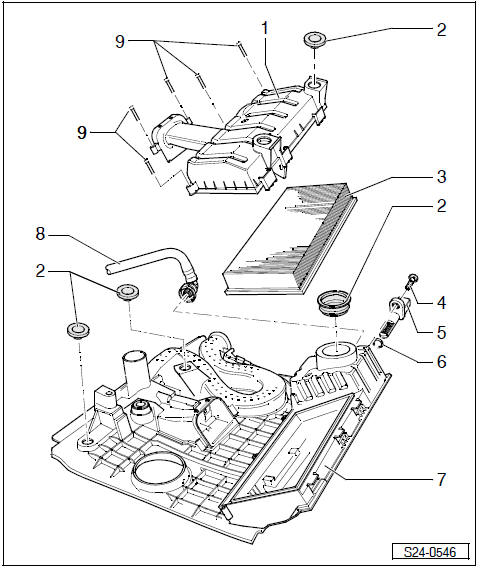

1 - Dessous du filtre à air
2 - Douille en caoutchouc
3 - Cartouche
filtrante
4 - 3 Nm
5 - Transmetteur -2- de température d'air
d'admission -G299-
6 - Joint torique
- Remplacer
7 - Dessus du filtre à air
8 - Durit de dépression
- du carter de l'arbre à cames
9 - 3 Nm
- Tenir compte de la chronologie du serrage (les chiffres sont sur le dessous du filtre à air)
Distributeur de carburant avec injecteurs - Aperçu du montage
1 - Agrafe de retenue
Contrôler si elle est bien fixée sur l'injecteur et la tôle
de maintien
2 - Joint torique
Remplacer
L'humidifier légèrement avec de l'huile moteur propre a ...
Déposer et poser le cache du moteur avec le filtre à air
Remarque Le filtre Ã
air est intégré dans le cache du moteur.
Déposer
Déclipser la Durit d'aspiration d'air -1- du guidage d'air -2- en
haut et latéralement.
Débrancher la fiche ...
