Revue Technique Automobile Skoda Octavia: Distributeur de carburant avec injecteurs - Aperçu du montage
Revue Technique Automobile Skoda Octavia / Manuel de Réparation (Moteur 1,6/85 kW FSI) / Préparation du carburant, injection / Réparation du système d'injection / Distributeur de carburant avec injecteurs - Aperçu du montage

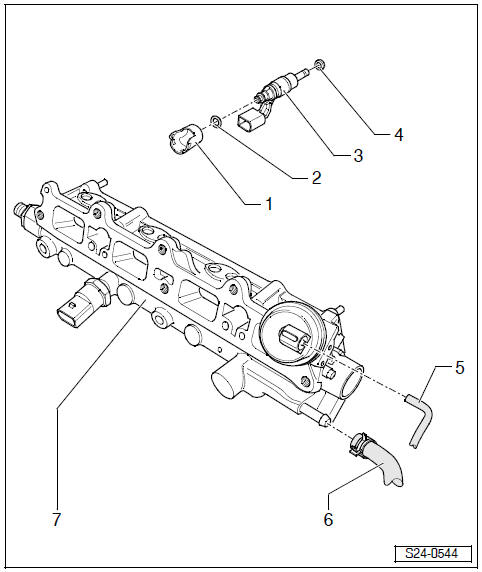

1 - Agrafe de retenue
- Contrôler si elle est bien fixée sur l'injecteur et la tôle de maintien
2 - Joint torique
- Remplacer
- L'humidifier légèrement avec de l'huile moteur propre avant de le poser
3 - Injecteur -N30 … N33-
- Résistance : 12,0 … 17,0 Ω (à température ambiante)
- Déposer et poser
4 - Bague d'étanchéité
- Remplacer
- Ne pas huiler la bague d'étanchéité
5 - Durit de dépression
- vers la vanne de volet de tubulure d'admission -N316- rep. 29 au (raccord latéral)
6 - Durit de retour de carburant
- vers le répartiteur dans la Durit de retour de carburant rep. 2 au
- bleue ou marque bleue
- La fixer avec des colliers à lame-ressort
- Vérifier la fixation
7 - Partie inférieure de la tubulure d'admission
- avec distributeur de carburant
