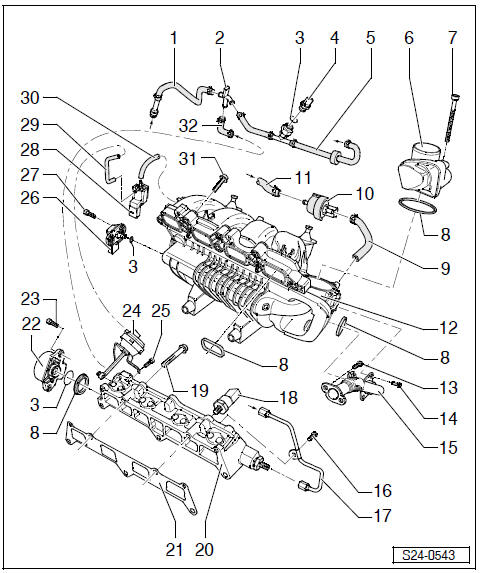

Revue Technique Automobile Skoda Octavia: Tubulure d'admission - Aperçu du montage

1 - Durit d'arrivée de carburant

• La fixer avec des colliers à lame-ressort
• Vérifier la fixation

2 - Répartiteur

• Clipsé à la soupape de dépression pour aération du carter-moteur

3 - Joint torique

• Remplacer

4 - Transmetteur de pression de carburant, de la basse pression -G410-

• Couple de serrage: 6 Nm

5 - Durit d'arrivée de carburant

• à la pompe à carburant et à haute pression

6 - Unité de commande du papillon -J338-

• En cas de remplacement adapter l'appareil de commande du moteur à l'unité de commande du papillon  Diagnostic du véhicule, système de mesure et d'information -VAS 5051-

7 - 10 Nm
8 - Bague d'étanchéité

• Remplacer

9 - Durit d'aération
10 - Electrovanne 1 pour système de réservoir à charbon actif -N80-

• fixé avec le support à la partie supérieure de la tubulure d'admission

11 - Durit d'aération

• du réservoir à charbon actif

12 - Tuyau d'admission - Partie supérieure
13 - 8 Nm
14 - 5 Nm
15 - Tuyau de raccordement

• vers la soupape de recyclage des gaz d'échappement

16 - 8 Nm
17 - Conduite à haute pression

• Déposer et poser

18 - Transmetteur de pression du carburant -G247-

• Couple de serrage: 20 Nm

19 - 20 Nm
20 - Partie inférieure de la tubulure d'admission

• Avant la dépose, bloquer l'élément de réglage de la dépression avec une mèche de 2.5 mm
• Après la pose d'une nouvelle partie inférieure de la tubulure d'admission, retirer l'agrafe de l'élément de réglage de la dépression
• Ne pas retirer la tubulure filetée de la conduite à haute pression!

21 - Joint

• Remplacer
• Attention à la position de montage

22 - Potentiomètre pour volet de tubulure d'admission -G336-

• sans fonction

23 - 1,5 Nm
24 - Elément de réglage de la dépression

• Pour volet de tubulure d'admission
• sans fonction

25 - 10 Nm
26 - Transmetteur de pression dans tubulure d'admission -G71- et transmetteur de température de l'air d'admission -G42-
27 - 1,5 Nm
28 - Vanne de volet de tubulure d'admission -N316-

• sans fonction

29 - Durit de dépression

• vers l'élément de réglage de la dépression

30 - Durit de dépression

• de la partie supérieure de la tubulure d'admission

31 - 20 Nm
32 - Durit de retour de carburant

• de la partie inférieure de la tubulure d'admission
• bleue ou marque bleue
• La fixer avec des colliers à lame-ressort
• Vérifier la fixation
