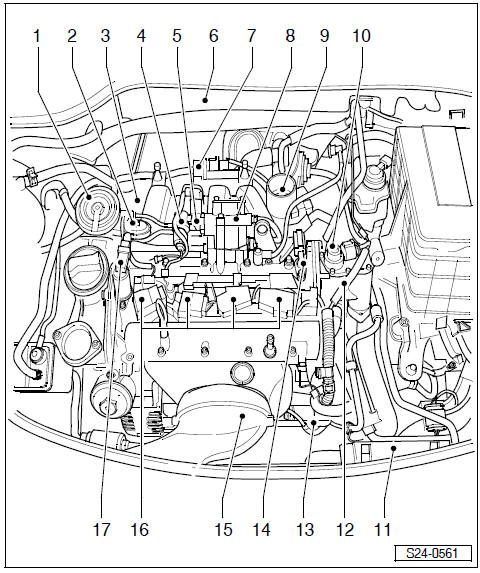

Revue Technique Automobile Skoda Octavia: Aperçu des emplacements

Les composants A à I ne sont pas représentés sur la figure.

1 - Soupape de régulation de pression (soupape PCV)

• du carter de distribution  .

2 - Elément de réglage de la dépression pour volet de tubulure d'admission

• de la partie inférieure de la tubulure d'admission  rep. 24 au

3 - Transmetteur de pression dans tubulure d'admission -G71- et transmetteur pour température d'air d'admission -G42-

• de la partie supérieure de la tubulure d'admission  rep. 26 au

4 - Transmetteur de pression de carburant, de la basse pression -G410-

• dans la conduite d'arrivée de carburant  rep. 4 au

5 - Vanne de régulation de pression de carburant -N276-

• à la pompe à carburant et à haute pression
• Composant de la pompe à carburant et à haute pression

6 - Calculateur pour Motronic -J220- avec transmetteur pour pression environnante

• dans le caisson d'eau
• Déposer et poser

7 - Electrovanne 1 pour réservoir à charbon actif -N80-

• sur la partie supérieure de la tubulure d'admission  rep. 10 au

8 - Pompe à haute pression et à carburant

• sur le carter de l'arbre à cames
• Déposer et poser

9 - Unité de commande du papillon -J338-

• avec l'entraînement du papillon (commande d'accélérateur électrique) -G186-, transmetteur angulaire pour l'entraînement du papillon -G187- et transmetteur angulaire -2- pour l'entraînement du papillon -G188-
• sur la partie supérieure de la tubulure d'admission  rep. 6 au

10 - Soupape de recyclage des gaz -N18- avec potentiomètre de recyclage des gaz -G212-

• sur le carter de l'arbre à cames
• Déposer et poser

11 - Transmetteur de température de liquide de refroidissement-sortie radiateur -G83-

• de la tubulure de raccordement du radiateur du bas

12 - Transmetteur de température du liquide de refroidissement -G62-

• dans le boîtier du régulateur de liquide de refroidissement

13 - Fiche de raccordement à 6 broches

• pour sonde Lambda -G39- et chauffage de sonde Lambda devant catalyseur

14 - Transmetteur Hall -G40-

• sur le carter de l'arbre à cames

15 - Sonde Lambda -G39-

• Derrière pré-catalyseur  .

16 - Bobines d'allumage avec étages finaux de puissance

• Bobine d'allumage 1 avec étage final de puissance -N70-
• Bobine d'allumage 2 avec étage final de puissance -N127-
• Bobine d'allumage 3 avec étage final de puissance -N291-
• Bobine d'allumage 4 avec étage final de puissance -N292-
• Déposer et poser

17 - Électrovanne -1- de distribution variable -N205-
A - Potentiomètre pour volet de tubulure d'admission -G336-

• de la partie inférieure de la tubulure d'admission  rep. 22 au

B - Vanne de volet de tubulure d'admission -N316-

• de la partie supérieure de la tubulure d'admission  rep. 28 au

C - Injecteurs

• Injecteur du cylindre 1 -N30-
• Injecteur du cylindre 2 -N31-
• Injecteur du cylindre 3 -N32-
• Injecteur du cylindre 4 -N33-
• dans la culasse/la partie inférieure de la tubulure d'admission  rep. 3 au
• Déposer et poser

D - Contrôler le transmetteur de régime moteur -G28-

• sur la bride d'étanchéité du vilebrequin - côté volant -, côté admission

E - Détecteur de cliquetis 1 -G61-

• sur le bloc-cylindres côté admission
• Déposer et poser

F - Transmetteur de pression du carburant -G247-

• dans la partie inférieure de la tubulure d'admission  rep. 18 au

G - Transmetteur 2 de température d'air d'admission -G299-

• dans la protection du compartiment moteur avec filtre  rep. 5 au

H - Transmetteur de position de la pédale d'accélérateur -G79- et Transmetteur 2 de position de la pédale d'accélérateur - G185-

• dans le plancher au niveau de la pédale d'accélérateur (les deux transmetteurs sont placés dans un boîtier)

I - sonde Lambda derrière le catalyseur -G130-

• derrière le catalyseur principal
