Revue Technique Automobile Skoda Octavia: Contacteur des feux stop -F- et contacteur de pédale de frein -F47-, déposer, poser et régler

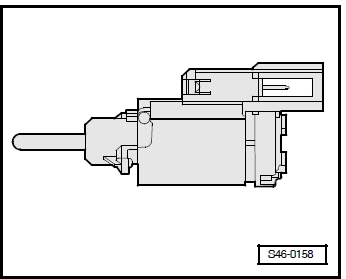

La dépose et la pose du contacteur des feux stop doit seulement être effectuée lorsque le poussoir est enfoncé sinon le verrouillage du contacteur des feux stop serait endommagé.
Pour pouvoir le régler, le contacteur des feux stop doit être déposé.
Déposer
- Déposer l'habillage côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 70.

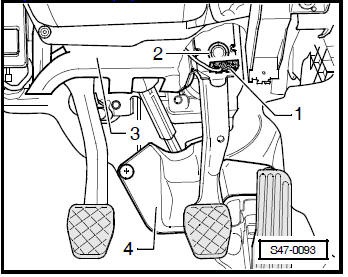

- Déposer la canalisation d'air -3-.
- Enlever la fiche -1- du contacteur des feux stop.
- Déposer le contacteur des feux stop -2- en faisant décrire une rotation à gauche de 45°.
Poser et régler
Afin de garantir une fixation suffisante, le contacteur des feux stop ne doit être monté qu'une seule fois.
- Avant le montage, sortir le poussoir complètement.

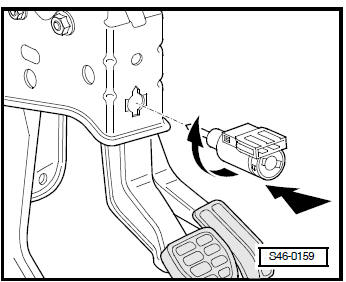

- Guider le contacteur à travers l'ouverture de montage, le pousser contre la pédale et fixer en lui faisant décrire une rotation à droite de 45°
- Ce faisant, la pédale de frein doit toujours rester en position de repos (pas actionnée).
- Brancher la fiche du contacteur des feux stop.
- Contrôler le fonctionnement des feux stop.
Contrôlez, après le réglage du contacteur des feux stop, si la pédale de frein se trouve sur la butée (position de desserrage).
- Poser la canalisation d'air.
- Poser l'habillage côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 70.
