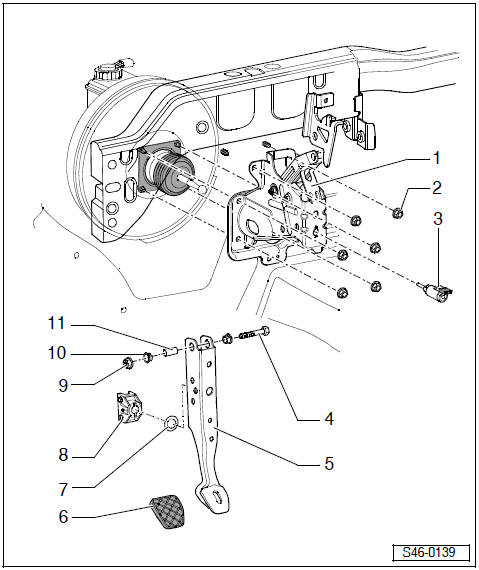

Revue Technique Automobile Skoda Octavia: Pédale de frein - Aperçu du montage
| ATTENTION! La course de la pédale de frein ne doit pas être raccourcie par des revêtements de sol supplémentaires. |
Graisser toutes les portées avec de la graisse polycarbamide -G 052 142 A2- avant le montage.
1 - Support de palier
2 - Ecrou hexagonal, autobloquant, 25 Nm
3
- Contacteur des feux stop -Fet contacteur de pédale de frein -F47-
- Avant le montage du contacteur des feux stop, clipser la pédale de frein avec la tige de pression du servofrein
- Graisser la tête du poussoir avec de la graisse polycarbamide -G 052 142 A2-.
- Régler le contacteur des feux stop
4 - Vis hexagonale
5 - Pédale de frein
6 - Capuchon
7 -
Coussinet
8 - Support
- pour la rotule de la tige de pression du servofrein
9 - Ecrou hexagonal, autobloquant, 25 Nm
10 - Douille de roulement
11 - Axe
- Séparer la pédale de frein du servofrein
- Contacteur des feux stop -F- et contacteur de pédale de frein -F47-, déposer, poser et régler
