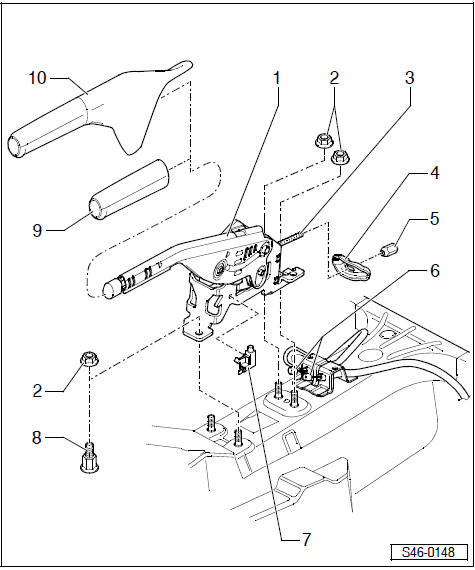

Revue Technique Automobile Skoda Octavia: Levier du frein à main - Aperçu du montage

1 - Levier du frein à main

• Avant la dépose, déposer la console centrale

2 - Ecrou hexagonal, 15 Nm
3 - Tige de traction
4 - Etrier de compensation
5 - Ecrou de rappel

• Régler le frein à main

6 - Câbles du frein à main

• Déposer et poser

7 - Contacteur pour le contrôle du frein à main
8 - Adaptateur, 15 Nm

• pour véhicules avec console centrale élevée

9 - Revêtement du levier de frein à main

• pour véhicules avec console centrale élevée

10 - Revêtement du levier de frein à main

• pour véhicules avec console centrale plate

Déposer et poser le câble du frein à main

Déposer

• Desserrer le frein à main.
• Déposer la console centrale  Carrosserie - Travaux de montage ; Gr. de rép. 68.

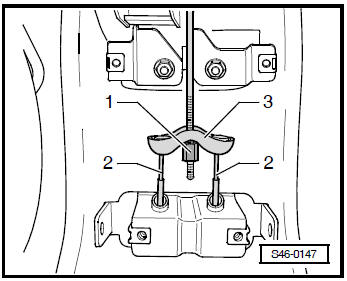

• Desserrer l'écrou de rappel -1- jusqu'à ce que le câble du frein à main -2- puisse être décroché de l'étrier de compensation -3-.

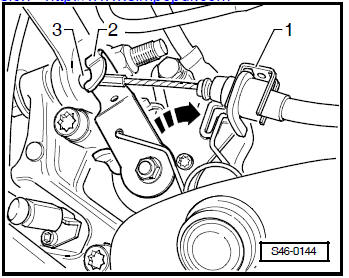

• Débloquer l'agrafe élastique -1-.
• Pousser le levier sur l'étrier de frein -2- dans -le sens de la flèche- et décrocher le câble du frein à main -3-.
• Dévisser la vis pour le câble de frein à main du bras oscillant longitudinal.
• Décrocher le câble du frein à main du support et sortir du tube de guidage.

Poser

• Introduire le câble du frein à main dans le tube de guidage et l'accrocher au support.

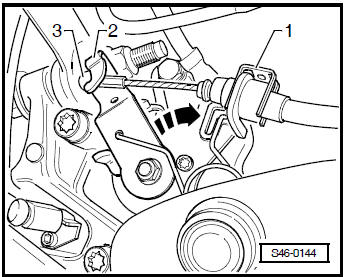

• Pousser le levier sur l'étrier de frein -2- dans le sens de la flèche et accrocher le câble du frein à main -3-.
• Pousser l'agrafe élastique -1- sur le câble du frein à main.

Le câble du frein à main doit être installé sans contrainte entre le support de l'étrier de frein et le clip de fixation.

• Visser, seulement maintenant, le clip de fixation au bras oscillant longitudinal.

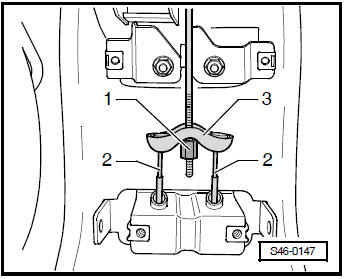

• Accrocher le câble du frein à main -2- à l'étrier de compensation -3-.
• Serrer le câble du frein à main avec l'écrou de rappel -1-.
• Régler le câble du frein à main.
