Revue Technique Automobile Skoda Octavia: Régler le frein à main
Revue Technique Automobile Skoda Octavia / Châssis-suspension / Frein, mécanisme de frein / Remise en état du frein des roues arrière / Régler le frein à main
Un nouveau réglage n'est nécessaire qu'en cas de remplacement des câbles du frein à main, de l'étrier ou des disques.
- Déposer la console centrale Carrosserie - Travaux de montage ; Gr. de rép. 68.
- Appuyer au moins trois fois énergiquement sur la pédale de frein.
- Bien tirer 3 fois le frein à main et le desserrer.
- Levier de frein à main en position de repos.
- Serrer l'écrou de rappel -flèche- ...

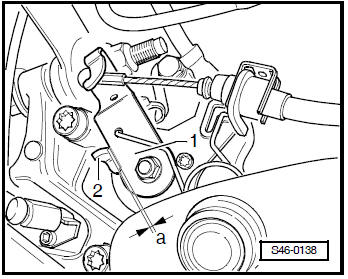

- ... jusqu'à ce que les leviers -1- se détachent de la butée -2- au niveau des étriers.
- L'écart -a- par rapport à la butée -2- sur le côté gauche et droit de l'étrier de frein ne doit pas être inférieur à 1 mm ou supérieur à 3 mm.
- Contrôler si les deux roues tournent librement.
Après le réglage, pas besoin d'ajuster le frein à main compte tenu du rattrapage automatique du frein des roues arrière.
