Revue Technique Automobile Skoda Octavia: Séparer la pédale de frein du servofrein
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Outil de déverrouillage -T10159-
- Déposer l'habillage côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 70.
- Enlever la fiche du contacteur des feux stop.
- Déposer le contacteur des feux stop en faisant décrire une rotation à gauche de 45°.

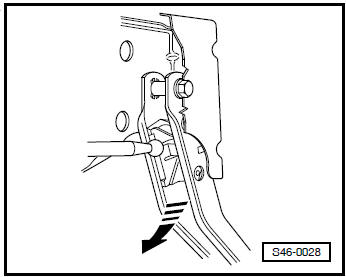

- Pousser d'abord la pédale de frein en direction du servofrein et la retenir.

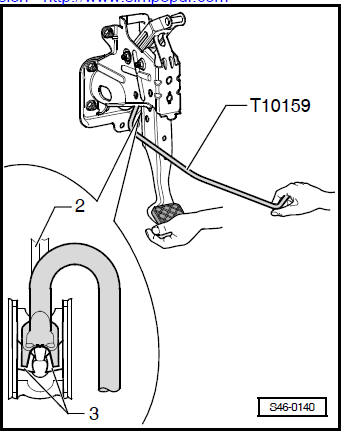

2 - Tige de pression
3 - Ergots de maintien
- Installer l'outil de déverrouillage -T10159- et tirer en direction du siège du conducteur tout en maintenant la pédale de frein (la pédale ne doit pas à ce moment se déplacer vers l'arrière). Sinon les ergots de maintien -3- de l'appui de la rotule de la tige de pression -2- seraient comprimés.
Pour plus de clarté, la fig. représente la séparation de la pédale de frein du servofrein avec le pédalier démonté.
- Tirer ensemble l'outil de déverrouillage -T10159- et la pédale
de frein en direction du siège du conducteur.
(La pédale de frein est alors tirée par la rotule de la tige de pression.)
Clipser à la pédale de frein avec le servofrein
- Maintenir la rotule de la tige de pression devant l'appui et
pousser la pédale de frein en direction du servofrein de manière Ã
entendre la rotule s'emboîter.
Continuer la pose dans l'ordre inverse.
- Régler le contacteur des feux stop.
Pédale de frein - Aperçu du montage
ATTENTION! La course de la pédale de frein
ne doit pas être raccourcie par des revêtements de sol
supplémentaires.
Graisser toutes les portées avec de la graisse polycarbamid ...
Contacteur des feux stop -F- et contacteur de pédale de frein -F47-,
déposer, poser et régler
La dépose et la pose du contacteur des feux stop doit seulement être
effectuée lorsque le poussoir est enfoncé sinon le verrouillage du contacteur
des feux stop serait endommagé.
Pour pouv ...
