Installation électrique

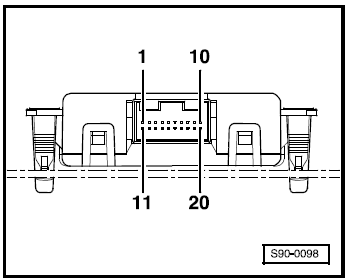

1 - Batterie "+" (borne 30)
2 - Batterie "+" (borne 30)
3 - libre
4 - libre
5 - Bus de données CAN Confort Low
6 - Bus de données CAN - transmission Low
7 - libre
8 - Bus de données CAN porte-instruments Low
9 - Bus de données CAN Diagnostic Low
10 - Bus de données CAN Infotainment Low
11 - Masse "-" (borne 31)
12 - Masse "-" (borne 31)
13 - Entrée de réveil du porte-instruments
14 - Borne 15
15 - Bus de données CAN Confort High
16 - Bus de données CAN - transmission High
17 - libre
18 - Bus de données CAN porte-instruments High
19 - Bus de données CAN Diagnostic High
20 - Bus de données CAN Infotainment High
