Revue Technique Automobile Skoda Octavia: Aperçu du montage des airbags latéraux
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Protection des occupants / Airbag / Aperçu du montage des airbags latéraux
| ATTENTION! Respecter les directives de
sécurité en cas de manipulation des airbags .
Lors du rebranchement de la batterie, personne ne doit se trouver dans le véhicule. |

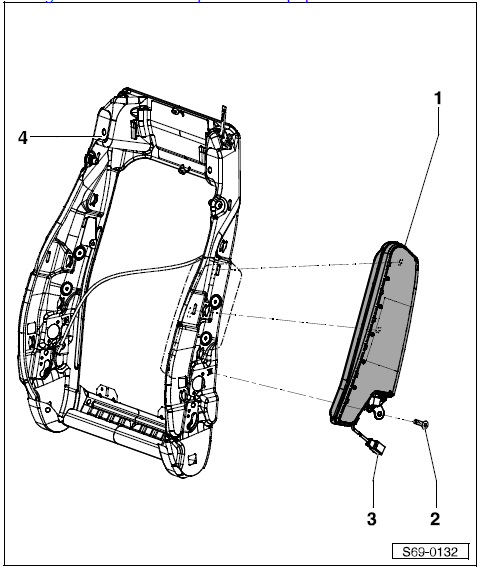

1 - Airbag latéral
- Déposer:
- Déconnecter la tresse de masse de la batterie
- Désolidariser le bâti du dossier du bâti du siège
- Enlever la garniture du dossier au niveau de l'airbag
- Enlever la vis rep. 2
- Débrancher la fiche de raccordement rep. 3
- Sortir l'airbag du bâti du dossier rep. 4
- Poser: La pose doit être effectuée dans l'ordre inverse.
- Mettre le contact avant de rebrancher la batterie.
Remarque En rebranchant la tresse de masse de la batterie, des travaux complémentaires doivent être effectués Installation électrique ; Gr. de rép. 27.
2 - 14 Nm
3 - Fiche de raccordement
4 - Bâti du dossier
Aperçu du montage de l'airbag côté passager avant
ATTENTION! Respecter les directives de
sécurité en cas de manipulation des airbags .
Lors du
rebranchement de la batterie, personne ne doit se trouver dans le
véhicule.
...
Aperçu du montage des airbags de tête
ATTENTION! Respecter les directives de
sécurité en cas de manipulation des airbags .
Lors du
rebranchement de la batterie, personne ne doit se trouver dans le
véhicule.
...
