Revue Technique Automobile Skoda Octavia: Aperçu du montage de l'airbag côté passager avant
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Protection des occupants / Airbag / Aperçu du montage de l'airbag côté passager avant
| ATTENTION! Respecter les directives de
sécurité en cas de manipulation des airbags .
Lors du rebranchement de la batterie, personne ne doit se trouver dans le véhicule. |
Déposer
- Déconnecter la tresse de masse de la batterie.
- Déposer la boîte à gants .
- Débrancher le connecteur de l'airbag.

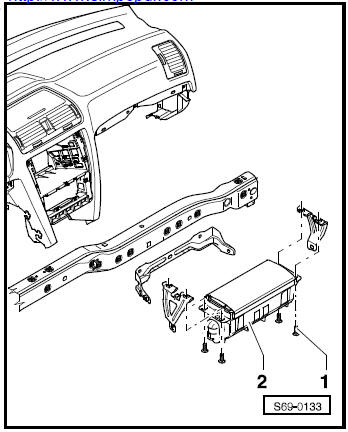

- Enlever les vis -1- (8 Nm).
- Sortir l'airbag -2- du tableau de bord.
Poser
- Installer l'airbag sur le support dans le tableau de bord.
Couple de serrage: 8 Nm
- Brancher le connecteur de l'airbag.
- Poser la boîte à gants .
- Mettre le contact.
- Connecter la tresse de masse de batterie.
Remarque En rebranchant la tresse de masse de la batterie, des travaux complémentaires doivent être effectués Installation électrique ; Gr. de rép. 27.
