Revue Technique Automobile Skoda Octavia: Aperçu du montage du volant
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Protection des occupants / Airbag / Aperçu du montage du volant

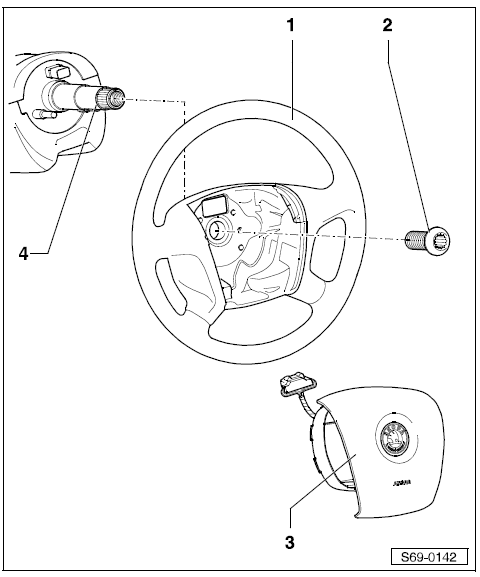

1 - Volant
- Déposer:
- Déposer l'airbag côté conducteur
- Tourner le volant en position centrale (roues droites)
- Déposer la vis rep. 2 et faire un trait pour marquer la position réciproque du volant et de l'arbre, puis désolidariser le volant de la colonne de direction
- Poser: La pose doit être effectuée dans l'ordre inverse
2 - 50 Nm
- Peut être utilisée cinq fois au maximum, puis remplacer
- Donner un coup de pointeau après chaque montage
3 - Airbag
4 - Colonne de direction
