Revue Technique Automobile Skoda Octavia: Dépose et pose de l'airbag côté conducteur
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Protection des occupants / Airbag / Dépose et pose de l'airbag côté conducteur
| ATTENTION! Respecter les directives de sécurité en cas de manipulation des airbags . |
Déposer
- Déconnecter la tresse de masse de la batterie.

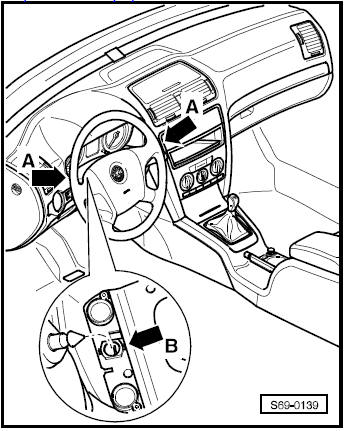

- Faire tourner le volant jusqu'à ce que l'un des trous -flèches A- se trouve en haut.
- Décrocher le ressort -flèche B- par l'arrière du volant avec un petit tournevis (à travers le trou).
- Répéter l'opération pour le deuxième ressort.
- Extraire prudemment l'airbag du volant et le rabattre.

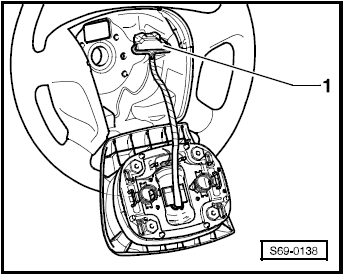

- Débrancher la fiche -1- de l'airbag.
- Poser l'airbag de manière que le rembourrage soit tourné vers le haut.
Poser
La pose doit être effectuée dans l'ordre inverse.
- Mettre le contact avant de rebrancher la batterie.
| ATTENTION! Lors du rebranchement de la batterie, personne ne doit se trouver dans le véhicule. |
Remarque En rebranchant la tresse de masse de la batterie, des travaux complémentaires doivent être effectués Installation électrique ; Gr. de rép. 27.
