Revue Technique Automobile Skoda Octavia: Servofrein
Déposer et poser le servofrein
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Colliers de Durits -MP 7-602-
- Appareil de remplissage et de purge d'air pour freins -ROMESS S15-
- Flacon d'aspiration
Déposer
- Tenir compte du codage s'il s'agit d'un véhicule avec un autoradio codé, le demander si nécessaire.
- Déposer le maître-cylindre de frein.
- Sortir la Durit de dépression du servofrein.
Sur véhicules avec boîte de vitesses manuelle:

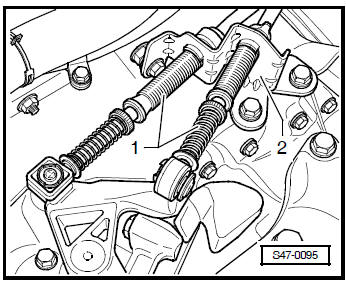

- Défaire les câbles d'actionnement -1-, dévisser la butée -2- et la mettre de côté Gr. de rép. 34 ; réparer la commande de passage des vitesses.
Suite pour tous les véhicules:
- Déposer l'habillage côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 70.

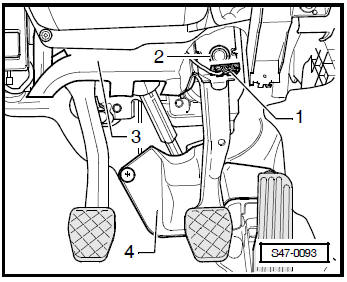

- Déposer la canalisation d'air -3-.
- Enlever la fiche -1- du contacteur des feux stop.
- Déposer le contacteur des feux stop -2- en faisant décrire une rotation à gauche de 45°.
- Déposer le cache -4-.
- Séparer la pédale de frein du servofrein 4.

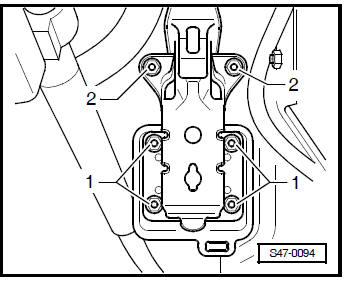

- Dévisser les écrous -1- du servofrein.
- Desserrer les deux écrous du haut -2- du support de palier.
- Sortir prudemment le servofrein du véhicule.
Poser
- La pose doit être effectuée dans l'ordre inverse
Lors de la pose tenir compte des points suivants:
- Clipser la pédale de frein avec le servofrein
- Poser le maître-cylindre de frein.
- Purger l'air du système de freinage.
- Purger l'air de l'embrayage Gr. de rép. 30.
- Régler le contacteur des feux stop.

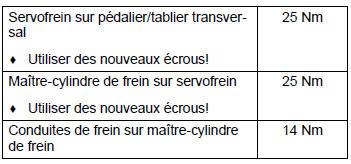

Couples de serrage:
