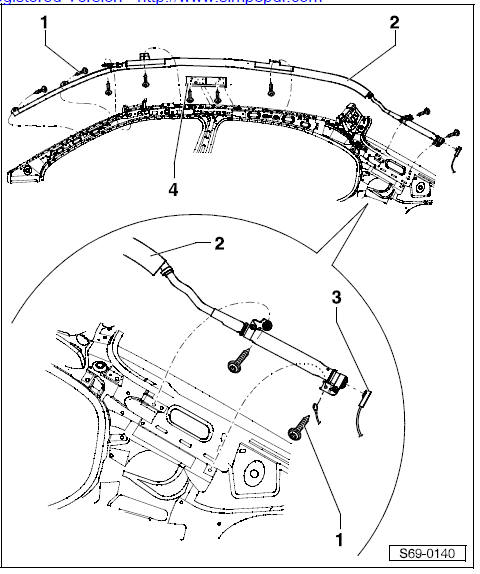

Revue Technique Automobile Skoda Octavia: Aperçu du montage des airbags de tête
| ATTENTION! Respecter les directives de
sécurité en cas de manipulation des airbags .
Lors du rebranchement de la batterie, personne ne doit se trouver dans le véhicule. |
1 - 6 Nm
2 - Airbag de tête
- Déposer:
- Déconnecter la tresse de masse de la batterie
- Déposer les habillages du haut des montants A, B, C .
- Déposer le revêtement du pavillon
- Débrancher la fiche de raccordement rep. 3
- Déposer les vis rep. 1 et enlever l'airbag de tête
- Poser: La pose doit être effectuée dans l'ordre inverse
- Mettre le contact avant de rebrancher la batterie.
Remarque En rebranchant la tresse de masse de la batterie, des travaux complémentaires doivent être effectués Installation électrique ; Gr. de rép. 27.
3 - Fiche de raccordement
4 - Guidage de l'airbag de tête
Aperçu du montage des airbags latéraux
ATTENTION! Respecter les directives de
sécurité en cas de manipulation des airbags .
Lors du
rebranchement de la batterie, personne ne doit se trouver dans le
véhicule.
...
Déposer et poser le capteur de pression pour collision latérale
ATTENTION! Respecter les directives de
sécurité en cas de manipulation des airbags .
Déposer
Déconnecter la tresse de masse de la batterie.
Déposer le support du di ...
