Revue Technique Automobile Skoda Octavia: Dépose et pose
| ATTENTION! Déconnecter la tresse de masse de la batterie avant de travailler sur l'installation électrique. |
Remarque
- Avant de déconnecter la batterie demander le codage s'il s'agit d'un autoradio équipé d'un codage antivol.
- Après avoir branché la batterie, quelques travaux supplémentaires doivent être faits Chapitre. 27-1.
Déposer
- Déposer la partie inférieure du tableau de bord côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 70.

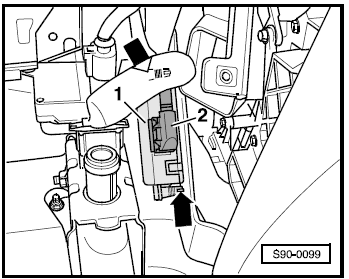

- Déverrouiller -flèches- l'appareil de commande -1- et enlever du support du tableau de bord.
- Débrancher la connexion à fiches -2-.
Poser
La pose doit être effectuée dans l'ordre inverse.
Interface de diagnostic du bus de données Gateway -J533-
Description générale
L'interface de diagnostic du bus de données Gateway -J533- sert de mise en
réseau de différents systèmes du bus de données CAN dans le véhicule. Il
transmet les donnà ...
Dotation des raccords de l'interface de diagnostic du bus de données Gateway
-J533-
1 - Batterie "+" (borne 30) 2 - Batterie "+" (borne 30) 3 -
libre 4 - libre 5 - Bus de données CAN Confort Low 6 - Bus de
données CAN - transmission Low 7 - libre 8 - Bus d ...
