Revue Technique Automobile Skoda Octavia: Déposer et poser la commande de passage des vitesses
Déposer
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Clé dynamométrique
- Graisse -G 000 450 02-
- Avant de déconnecter la batterie demander le codage s'il s'agit d'un autoradio équipé d'un codage antivol.
- Le contact étant coupé, déconnecter la tresse de masse de la batterie Installation électriques ; Gr. de rép. 27.

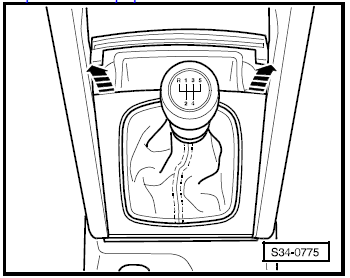

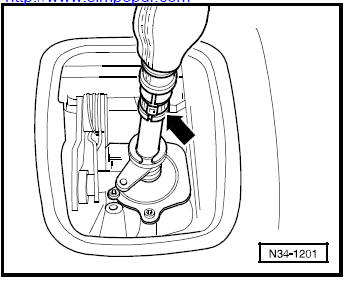

- Débloquer par le haut le soufflet du cadre de la console centrale -fleches-.

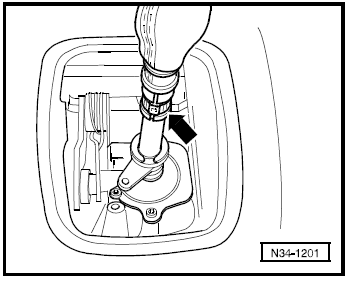

- Ouvrir le collier -fleche- et retirer le pommeau conjointement au soufflet.
- S'il existe, retirer le panneau d'insonorisation.

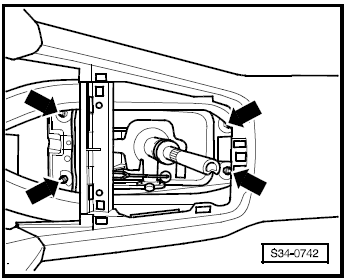

- Dévisser les écrous -fleches- du carter de passage des vitesses.
- Déposer le filtre a air Moteur correspondant ; Gr. de rép. 24.

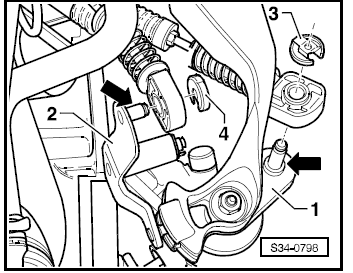

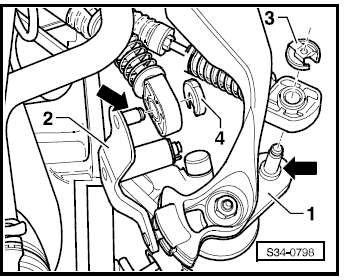

- Enlever le circlip -3- pour le câble de changement de vitesses du levier de changement de vitesses -1-.
- Enlever le circlip -4- pour le câble de sélection du levier de renvoi -2-.
- Enlever le câble sélecteur et le câble de passage des vitesses des tourillons -fleches-.

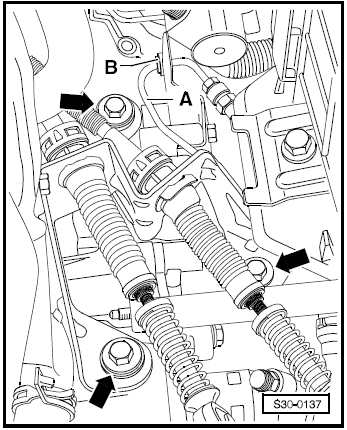

- Désolidariser la boîte de vitesses de la butée du câble -fleches-, si nécessaire déclipser au préalable la Durit -A- sur le support -B-.
- S'il y en a un, démonter le carter d'amortissement sous le moteur/la boîte de vitesses.

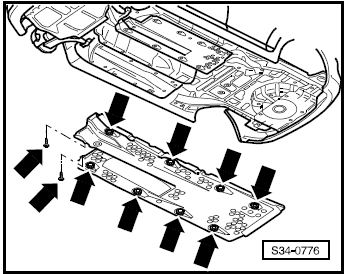

- Retirer la protection pour le plancher du véhicule a droite et a gauche -fleches-.

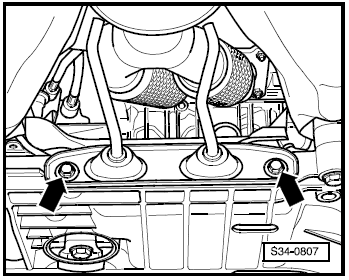

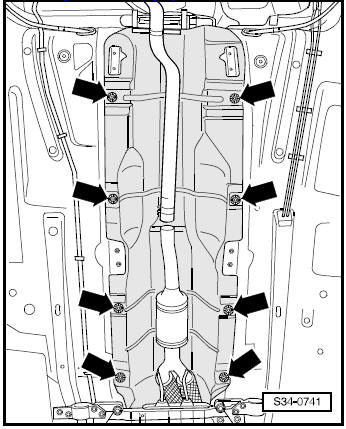

- Déposer les pontets de tunnel en dessous de l'échappement Moteur correspondant ; Gr. de rép. 26.

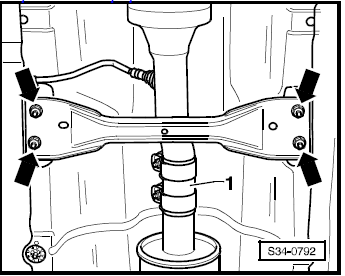

- Séparer l'échappement au niveau du double collier -1-.

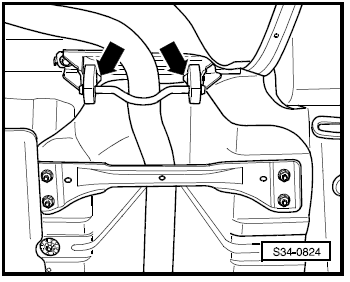

- Dévisser le support du silencieux avant -fleches-.
- Décrocher le silencieux arriere des boucles a ressort -fleches-.
- Déclipser les clips -fleches- et enlever la tôle de protection.
- Faire pivoter le carter de commande vers le bas et l'enlever avec des filins.
Poser

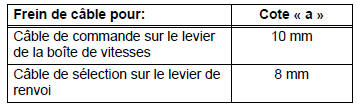

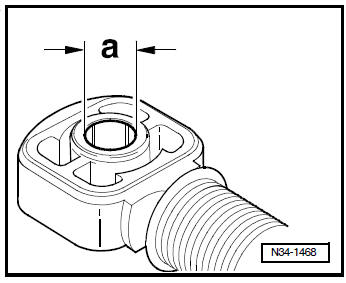

La pose doit etre effectuée dans l'ordre inverse en observant les points suivants: Les trous dans les freins de câble ont des diametres differents.
Fig. 6: Affectation
- Passer une petite quantité de graisse -G 000 450 02- sur les tourillons -fleches- du levier de la boîte de vitesses -1- et du levier de renvoi -2-.
- Remplacer les circlips -3- et -4- apres chaque démontage.
- Fixer le câble de commande avec le circlip -3- et le câble de sélection avec le circlip -4-.
- Ajuster le carter de passage des vitesses parallelement a la carrosserie.
- L'éspace par rapport a la carrosserie doit etre identique des deux côtés.
- Remplacer le collier -fleche-.
- Assembler l'échappement sans aucune contrainte et poser les
pontets de tunnel Moteur correspondant ; Gr. de rép. 26.
Régler la commande de passage des vitesses .
- Poser le filtre a air Moteur correspondant ; Gr. de rép. 24.
Couples de serrage
Carter de passage des vitesses sur superstructure: 8 Nm Butée de câble sur boîte de vitesses: 20 Nm
- Assembler l'échappement Moteur correspondant ; Gr. de rép. 26.
III - Déposer et poser les câbles - Aperçu du montage
Remarque
Graisser les portées et les surfaces de glissement avec de la graisse -G 000 450
02-.
1 - Câble de passage des vitesses
relier avec frein de câble rep. 11
Position de mo ...
Régler la commande de passage des vitesses
Outils spéciaux équipements d'atelier, contrôleurs, appareils de
mesure et auxiliaires nécessaires
Goupille de blocage -T10027-
Remarque
Préalables pour un réglage correct:
Eléme ...
D'autres materiaux:
