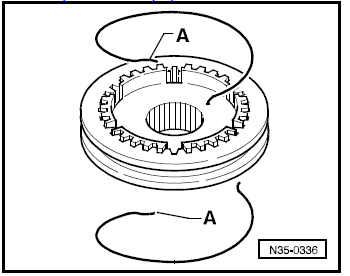

- Ces ressorts sont posés sur les deux côtés.
- Les ressorts peuvent etre posés sur les boîtes de vitesses précedentes uniquement avec les pieces de verrouillage, qui sont creuses a l'intéerieure.
- Installer les pieces de verrouillage (position de montage Fig. 13 au ).

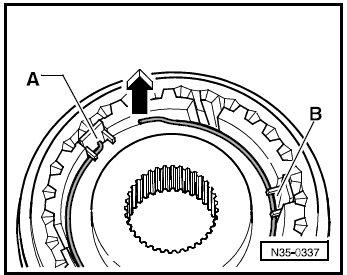

Position de montage des ressorts:
- Monter les ressorts décalés de 120°.
- L'extrémité coudée -A- du ressort doit venir prendre dans la piece de blocage creuse et en meme temps doit se trouver sous l'épaulement -B- des pieces de blocage.
L'extrémité coudée a angle droit est toujours tournée dans le sens contraire du synchroniseur -dans le sens de la fleche-.
Assembler et désassembler l'arbre primaire
Outils spéciaux équipements d'atelier, contrôleurs, appareils de
mesure et auxiliaires nécessaires
Poinçon de pression -MP 3-423-
Rondelle de pression -MP 3-455-
Poinçon de pression -M ...
Régler l'arbre primaire
(Déterminer une rondelle d'ajustement pour l'arbre primaire)
Outils spéciaux équipements d'atelier, contrôleurs, appareils de
mesure et auxiliaires nécessaires
Porte-comparateur universel ...
D'autres materiaux:
Filets de fixation
Fig. 111 Exemples de fixation de filets de fixation
Fig. 112
Exemple de fixation d'un sac longitudinal
Exemples de fixation de filets de fixation " fig. 111
Sac transversal
Filet de fon ...
