Revue Technique Automobile Skoda Octavia: Aperçu du montage du pare-brise
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Vitrage / Aperçu du montage du pare-brise

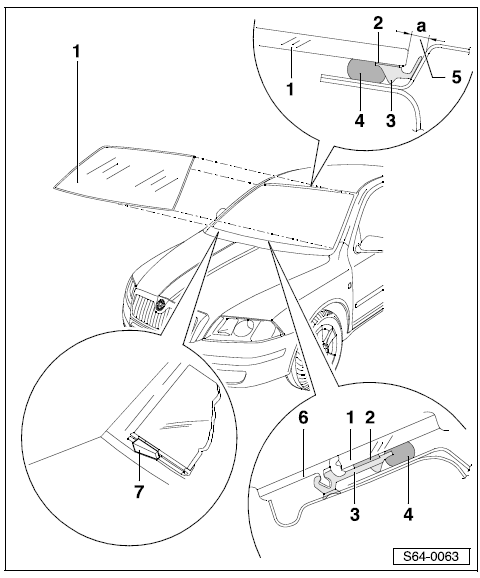

1 - Pare-brise
- Dépose et pose du pare-brise
2 - Ruban adhésif à double face
- Fait partie du pare-brise
3 - Profilé d'étanchéité
- Fait partie du pare-brise
4 - Mastic adhésif PUR
5 - Cote -a- = 4,5 ± 0,5 mm
6 - Couvercle du
caisson d'eau
- Déposer et poser /li>
7 - Régulateur de vitres
- pour l'ajustement des vitres
