Revue Technique Automobile Skoda Octavia: Dépose et pose du pare-brise
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Vitrage / Dépose et pose du pare-brise
Déposer le pare-brise
Remarque Pour la dépose de la vitre, un deuxième mécanicien est nécessaire.
- Déposer le cache du caisson d'eau
- Déposer l'habillage du montant A en haut
- Déposer le rétroviseur intérieur.
- Déposer les pare-soleil avec les crochets.
- Mettre du ruban adhésif en tissu sur les surfaces peintes le long de la vitre.
- Percer le mastic adhésif dans le coin inférieur gauche avec une aiguille à cet effet.
- Tirer le fil pour couper à travers l'aiguille et fixer l'extrémité du fil sur le support de l'essuie-glace.
- Insérer le fil pour couper tout autour du pare-brise.

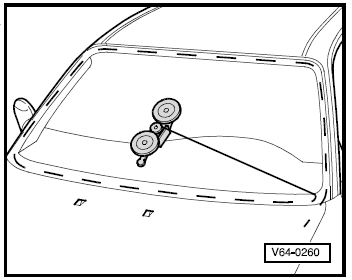

- Fixer le dispositif de bobinage -V.A.G 1654- à l'intérieur du pare-brise et insérer la deuxième extrémité du fil dans le dispositif de bobinage.
- Couper le mastic adhésif PUR avec le dispositif de bobinage -V.A.G 1654-, si c'est nécessaire déplacer progressivement le dispositif de bobinage.
| ATTENTION! Impérativement porter des lunettes de protection et des gants pour découper le mastic adhésif PUR durci |
- Retirer la vitre à l'aide d'un siphon parex.-V.A.G. 1344- ou -ESM-911- de la Société Equalizer.
Poser le pare-brise
Préparer la bride pour la mettre en place.
Collage.
Temps d'attente.
