Revue Technique Automobile Skoda Octavia: Assembler et désassembler l'arbre primaire

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Poinçon de pression -MP 3-423-
• Rondelle de pression -MP 3-455-
• Poinçon de pression -MP 3-408-
• Piece tubulaire -MP 3-451-
• Plaque de pression -MP 3-406-
• Plaque de pression -MP 3-407-
• Poinçon de pression -MP 3-448-
• Piece tubulaire -MP 3-4013-
• Piece de pression -MP 3-411-
• Rondelle de pression -MP 3-413-
• Rondelle de pression -MP 3-456-
• Douille d'emmanchement -T30034-
• Dispositif de coupure -Kukko 17/1-

Remarque

• Tenir compte des données techniques lors de la pose de nouvelles roues dentées ou d'un arbre primaire   et Catalogue des pieces de rechange.
• Si le remplacement de pieces a modifié la position du roulement a rouleaux coniques, l'arbre primaire doit alors etre de nouveau réglé. Aperçu du réglage.

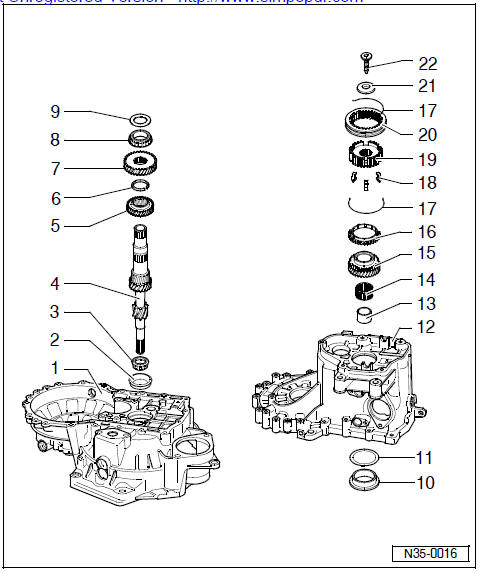

1 - Carter d'embrayage
2 - Bague extérieure/roulement a rouleaux coniques

• Démancher Fig. 1 au
• Emmancher Fig. 2 au

3 - Bague intérieure/roulement a rouleaux coniques

• Démancher Fig. 3 au
• emmancher Fig. 4 au

4 - Arbre primaire

• Régler

5 - Pignon du 3e rapport

• Position de montage: La collerette est tournée vers le 4e rapport
• Démancher Fig. 6 au
• emmancher Fig. 7 au

6 - Circlip

• toujours remplacer

7 - Pignon du 4e rapport

• Le démancher avec la bague extérieure/le roulement a rouleaux coniques et la douille Fig. 5 au
• emmancher Fig. 8 au
• La collerette est tournée vers le 3e rapport

8 - Bague intérieure/roulement a rouleaux coniques

• Les démancher avec le pignon du 4eme rapport et la douille Fig. 5 au
• emmancher Fig. 9 au

9 - Rondelle de butée
10 - Bague extérieure/roulement a rouleaux coniques

• Démancher Fig. 11 au
• Emmancher Fig. 12 au

11 - Rondelle de réglage

• Déterminer l'épaisseur requise

12 - Carter de la boîte de vitesses
13 - Douille

• pour roulement a aiguilles
• La démancher avec le pignon du 4eme rapport et la bague intérieure/le roulement a rouleaux coniques  Fig. 5 au
• emmancher Fig. 10 au
• Poser une rondelle de butée avant le montage rep. 9 au

14 - Roulement a aiguilles
15 - Pignon de changement de vitesses du 5eme rapport

• L'enlever conjointement au synchroniseur du 5eme rapport

16 - Bague de synchronisation du 5e rapport

• avec pieces de verrouillage coulées dans la masse
• Contrôler l'usure

17 - Ressort

• Position de montage Fig. 14 au  et

18 - Pieces de verrouillage (3 unités)

• Position de montage Fig. 13 au

19 - Synchroniseur du 5e rapport

• Déposer et poser

20 - Manchon coulissant du 5e rapport

• Déposer et poser

21 - Ressort a coupelles

• Position de montage

22 - 80 Nm

• toujours remplacer
• maintient le ressort a coupelles

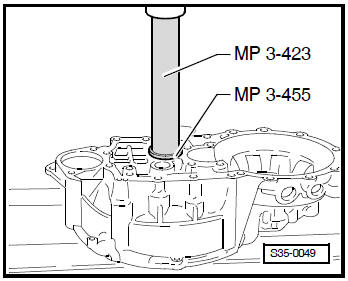

Fig. 1: Démancher la bague extérieure/le roulement a rouleaux coniques

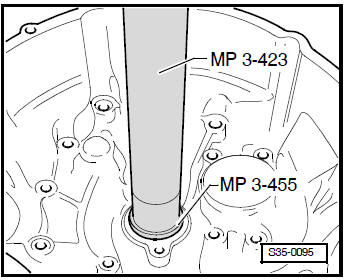

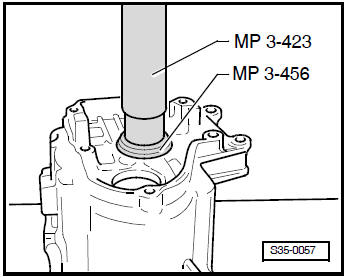

Fig. 2: Emmancher la bague extérieure/le roulement a rouleaux coniques

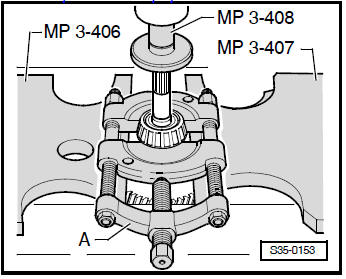

Fig. 3: Démancher la bague intérieure/le roulement a rouleaux coniques

A - Séparateur - Kukko 17/1-

Fig. 4: Emmancher la bague intérieure/le roulement a rouleaux coniques

Fig. 5: Démancher le pignon du 4eme rapport avec le roulement a rouleaux coniques et la douille

Fig. 6: Démancher la roue dentée du 3e rapport

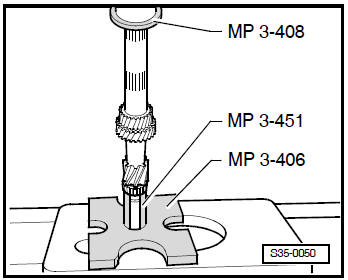

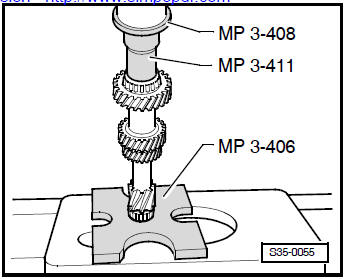

Fig. 7: Emmancher la roue dentée du 3e rapport

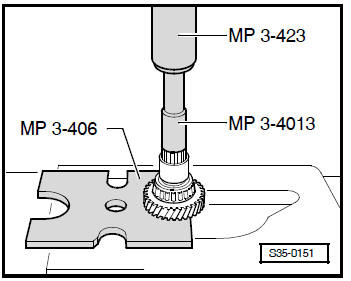

Fig. 8: Emmancher la roue dentée du 4e rapport

La collerette est tournée vers le 3e rapport.

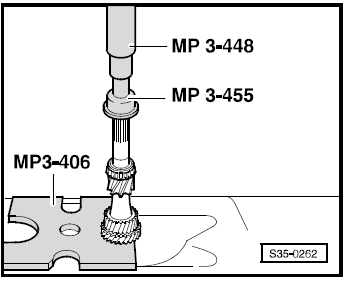

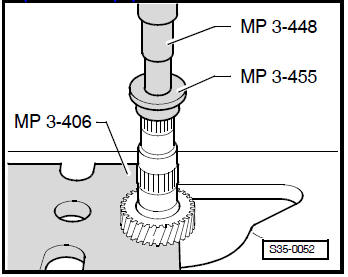

Fig. 9: Emmancher la bague intérieure/le roulement a rouleaux coniques

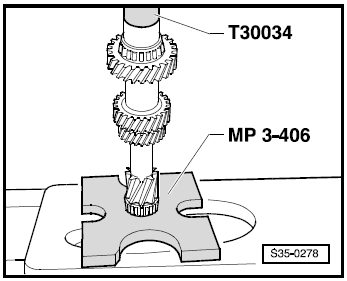

Fig. 10: Emmancher la douille pour roulement a aiguilles

Fig. 11: Démancher la bague extérieure/le roulement a rouleaux coniques

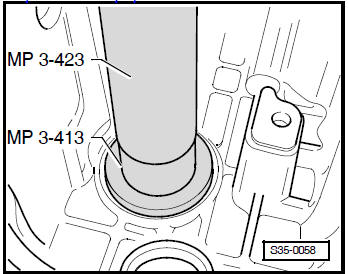

Fig. 12: Emmancher la bague extérieure/le roulement a rouleaux coniques

• Apres le réglage de l'arbre primaire, installer vec une rondelle d'ajustement.

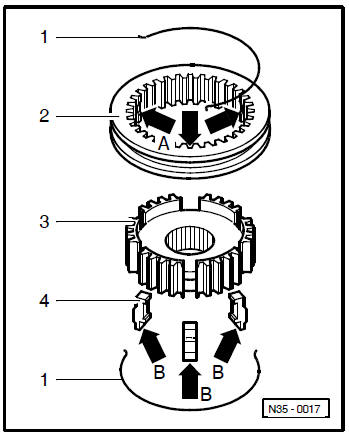

Fig. 13: Synchronisation du 5e rapport

1. Ressorts pour pieces de verrouillage
2. Manchon coulissant avec 3 évidements -fleche Apour pieces de verrouillage -4-
3. Synchroniseur
4. Les pieces de blocage (Position de montage: le profilé -fleche B- est tourné vers les dents pointues du manchon coulissant -2-)

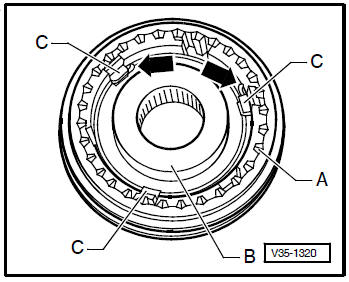

Fig. 14: Assembler le manchon coulissant/le synchroniseur du 5e rapport

• Faire glisser le manchon coulissant sur le synchroniseur.

Les dents pointues -A- et la collerette -B- du synchroniseur sont tournées dans la meme direction.

Les évidements pour les pieces de verrouillage dans le manchon coulissant et le synchroniseur doivent coincider Fig. 13 au .

• Installer les pieces de verrouillage (position de montage:  Fig. 13 au ).
• Monter les ressorts décalés de 120 sous l'épaulement -C-. L'extrémité coudée du ressort doit se trouver devant les pieces de verrouillage -fleches-.
