Revue Technique Automobile Skoda Octavia: Dépose et pose des commandes dans la console centrale
Revue Technique Automobile Skoda Octavia / Installation électrique / Feux, lampes, interrupteurs - à l'intérieur / Commandes dans le tableau de bord et dans les portières / Dépose et pose des commandes dans la console centrale
Dépose et pose des éléments suivants
- Commande d'aide au stationnement
- Contacteur d'ASR/ESP
- Témoin de contrôle pour l'airbag du passager AV neutralisé
- Contacteur pour autres commandes en option a lieu de la même façon pour tous les contacteurs et n'est décrite que pour une seule commande.
Déposer

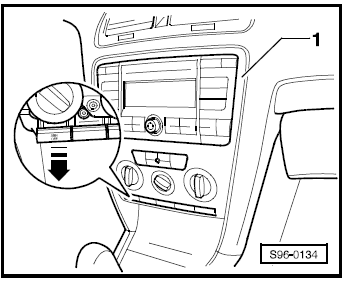

- Débloquer prudemment le cache -1- avec un tournevis plat.
- Débloquer la commande correspondante de la console centrale dans -le sens de la flèche-.
- Extraire le contacteur et débrancher le connecteur.
Poser
- Insérer la connexion à fiches.
- Insérer la commande dans le support de la console centrale et l'enfoncer.
- Remettre le cache.
Dépose et pose du régulateur de portée des phares
Déposer
Déposer la partie inférieure du tableau de bord côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 70.
Débrancher les connexions à fiches.
Comprimer les bri ...
Dépose et pose du contacteur des feux de détresse
Déposer
Débloquer prudemment la commande du diffuseur du tableau de
bord -flèches-.
Débrancher le connecteur du commutateur.
Poser
La pose doit être effectuée dans l'ordre inve ...
