Revue Technique Automobile Skoda Octavia: Dépose et pose du régulateur de portée des phares
Revue Technique Automobile Skoda Octavia / Installation électrique / Feux, lampes, interrupteurs - à l'intérieur / Commandes dans le tableau de bord et dans les portières / Dépose et pose du régulateur de portée des phares
Déposer
- Déposer la partie inférieure du tableau de bord côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 70.
- Débrancher les connexions à fiches.

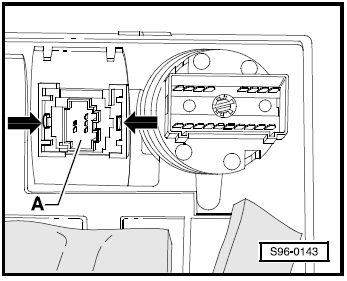

- Comprimer les brides latérales de maintien sur le régulateur de portée des phares -flèches-.
- Extraire du cadre dans le revêtement du tableau de bord le régulateur de portée des phares -A- en le tirant vers l'arrière.
Remarque Le régulateur de portée des phares et le modulateur d'éclairage de l'instrumentation forment une unité.
Poser
- Installer le régulateur de portée des phares dans le cadre et le pousser.
- Pousser les brides de maintien vers l'extérieur jusqu'à ce que les ergots de blocage se verrouillent.
- Insérer la connexion à fiches.
- Poser le dessous du tableau de bord côté conducteur.
