Revue Technique Automobile Skoda Octavia: Déposer les diffuseurs
Dépose et pose du diffuseur central
Déposer

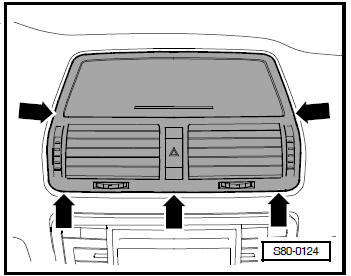

- Le débloquer prudemment avec la clavette de démontage -3409- en le plaçant au niveau des agrafes de retenue -flèches-.
- Débrancher la fiche du contacteur des feux de détresse.
Poser
Au moment du montage, vérifier que les agrafes de retenue sont correctement installées, si nécessaire plier un peu.
- Contrôler après la pose la mobilité du réglage des diffuseurs.
Déposer et poser le diffuseur latéral à droit/gauche
Déposer
- Ouvrir les lamelles du diffuseur.

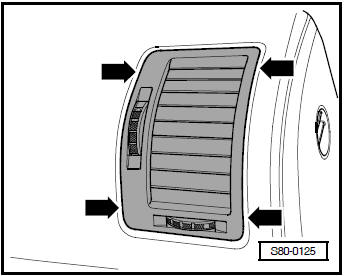

- Le débloquer prudemment avec la clavette de démontage -3409- en le plaçant au niveau des agrafes de retenue -flèches-.
- Sortir le diffuseur de la découpure en le faisant pivoter vers le centre.
En enlevant le diffuseur latéral, veiller à ce que les éléments de commande du réglage ne sont pas endommagés.
Poser
Tenir compte lors de la pose,
- que les agrafes de retenues sont correctement installées, si nécessaire plier un peu,
- que les éléments de commande du réglage ne sont pas endommagés.
- Contrôler après la pose la mobilité du réglage des diffuseurs.
Déposer et poser le diffuseur du fond central
Déposer

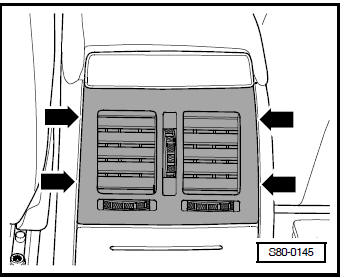

- Le débloquer prudemment avec la clavette de démontage -3409- en le plaçant au niveau des agrafes de retenue -flèches-.
Poser
- Contrôler après la pose la mobilité du réglage des diffuseurs.
Déposer et poser la gaine du fond du plancher à droite et à gauche
Remarque La dépose des gaines du fond est identique des deux côtés, mais inversée.
Déposer
- Déposer le siège du passager AV ou conducteur Carrosserie - Travaux de montage ; Gr. de rép. 72.
- Déposer la console centrale Carrosserie - Travaux de montage ; Gr. de rép. 68.
- Démonter les fixations du revêtement de sol avant Carrosserie - Travaux de montage ; Gr. de rép. 70.

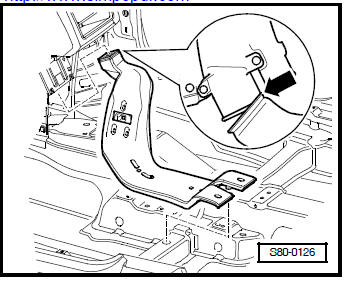

- Lever le revêtement de sol, déclipser la gaine du fond de la traverse et retirer de l'appareil de chauffage.
Poser
La pose doit être effectuée dans l'ordre inverse.

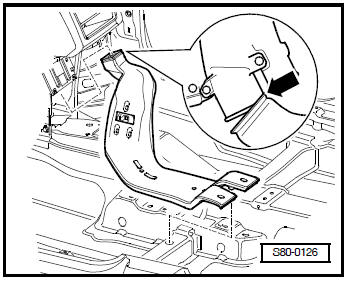

Remarque Veiller lors de la pose de la gaine du fond à ce que la gaine du fond soit poussée d'abord vers l'appareil de chauffage -flèche- et puis clipsée dans la traverse.
Déposer et poser le diffuseur au plancher à droite
Déposer
- Déposer la boîte à gants Carrosserie - Travaux de montage ; Gr. de rép. 70.

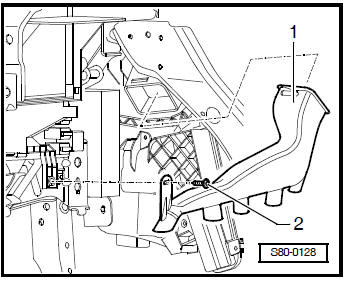

- Retirer la vis de fixation -2- et enlever le diffuseur au plancher à droite -1-.
Poser
La pose doit être effectuée dans l'ordre inverse.
Remarque Sur les véhicules avec le refroidissement de la boîte à gants , veiller à ce que la Durit de refroidissement soit correctement positionnée
Déposer et poser le diffuseur au plancher à gauche
Déposer
- Déposer la partie inférieure gauche du tableau de bord et de l'insonorisant Carrosserie - Travaux de montage ; Gr. de rép. 70.

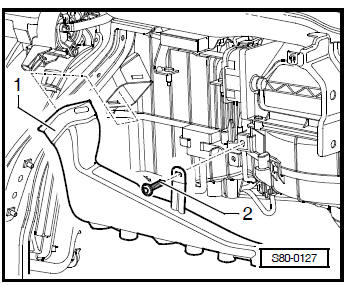

- Retirer la vis de fixation -2- et enlever le diffuseur au plancher à gauche -1-.
Poser
La pose doit être effectuée dans l'ordre inverse.
Dépose et pose du filtre à poussière et à pollen
Déposer
Déposer la protection latérale -1- côté passager avant Carrosserie - Travaux de montage ; Gr. de rép. 68.
Déposer la protection -2- de l'appareil de chauffage.
Déverrou ...
Déposer et poser le servomoteur du clapet d'air de recirculation -V113-
Déposer
Déposer la boîte à gants Carrosserie - Travaux de montage ;
Gr. de rép. 70.
Remarque La position du
clapet d'air de recirculation ne doit être modifiée en aucun cas.
...
