Revue Technique Automobile Skoda Octavia: Dépose et pose du filtre à poussière et à pollen
Revue Technique Automobile Skoda Octavia / Chauffage, Climatisation / Chauffage / Dépose et pose des pièces de l'appareil de chauffage - Partie 1 / Dépose et pose du filtre à poussière et à pollen
Déposer

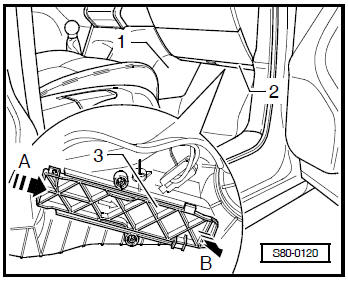

- Déposer la protection latérale -1- côté passager avant Carrosserie - Travaux de montage ; Gr. de rép. 68.
- Déposer la protection -2- de l'appareil de chauffage.
- Déverrouiller la protection -3- dans -le sens de la flèche A- et enlever dans -le sens de la flèche B-.

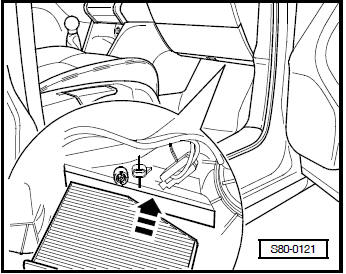

- Sortir le filtre à poussière et à pollen de l'appareil de commande par dessous.
Poser
La pose doit être effectuée dans l'ordre inverse.
Remarque Faire attention à la position de montage du filtre à poussière et à pollen.
