Déposer

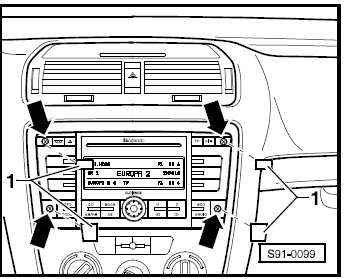

- Débloquer prudemment le cache du cadre de l'autoradio avec un tournevis plat.
- Débloquer les capuchons -1-.
- Enlever les vis -flèches- (3 Nm).
- Extraire l'autoradio du tableau de bord.
- Débrancher le câble d'antenne et les connexions à fiches.
Poser
- Brancher le câble d'antenne à l'autoradio.
- Insérer le connecteur.
- Introduire I'autoradio dans le tableau de bord et serrer.
- Introduire le cache du cadre.
Si l'autoradio a été remplacé:
- Coder l'autoradio Systeme de diagnostic du véhicule, de mesure et d'information VAS 5051; .
Connecteur multiple au dos de l'autoradio
Radio "Stream », "Audience », "Melody"
Connecteur multiple -A-, 16 broches, en deux pièces
1 - + du haut-parleur arrière droit 2 - + du haut-parleur avant droit
3 - + du ...
