Revue Technique Automobile Skoda Octavia: Aperçu du montage de la serrure du hayon
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Capot, hayon / Hayon / Aperçu du montage de la serrure du hayon

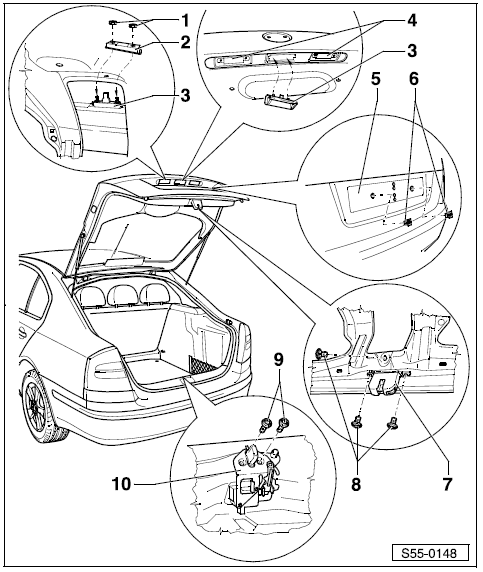

1 - Ecrou, 9 Nm
2 - Coquille de fixation
3 - Contacteur pour le
déverrouillage du hayon
- Déposer:
- Retirer l'habillage inférieur du hayon.
- Débrancher la fiche pour la poignée
- Déposer les vis rep. 1 et enlever la coquille de fixation rep. 2
- Sortir le contacteur du hayon
- Poser: La pose doit être effectuée dans l'ordre inverse
4 - Eclairage de la plaque d'immatriculation
- Dépose et pose Installation électrique ; Gr. de rép. 94
5 - Appui pour plaquette d'identification
6 - Ecrou à pattes
7 -
Serrure du hayon
- Déposer:
- Retirer l'habillage inférieur du hayon.
- Débrancher la fiche pour la serrure du volet
- Déposer les vis de fixation rep. 8 et extraire la serrure du volet
- Poser: La pose doit être effectuée dans l'ordre inverse
8 - 20 Nm
9 - 20 Nm
10 - Oeillet de fermeture
- Le volet doit être réglé bien à ras de la carrosserie
- Le volet doit s'ouvrir et se fermer sans la moindre contrainte
