Revue Technique Automobile Skoda Octavia: Dégazage du ressort
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Capot, hayon / Hayon / Dégazage du ressort

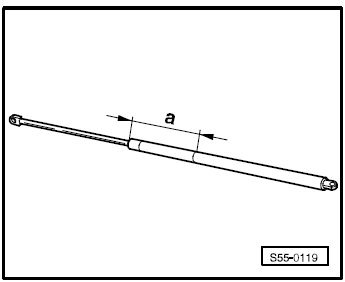

- Serrer la partie -a = 50 mm- du ressort à gaz dans un étau.
| ATTENTION! Ne serrer le ressort à gaz qu'à cet endroit sinon risque d'accident! |
- Scier le cylindre du ressort à gaz à la hauteur de son premier tiers - en partant de l'arête de référence sur le côté de la tige du piston.
Remarque
- Porter des lunettes de protection tout au long de cette opération.
- Mettre un chiffon à l'endroit où le cylindre a été scié.
- Huile et chiffon doivent être mis au rebut conformément aux directives de protection de l'environnement en vigueur.
- Après le dégazage, le ressort peut être trié comme de la ferraille.
