Revue Technique Automobile Skoda Octavia: Dépose et pose du ressort à gaz
Déposer
- Ouvrir le hayon, le soutenir et le bloquer.

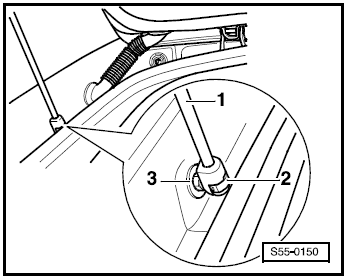

- Lever l'étrier de sécurité -2- avec un tournevis et désolidariser le ressort à gaz -1- du tourillon à rotule -3-.
Remarque Ne pas débloquer complètement l'étrier de sécurité du coussinet sphérique en cas de réutilisation du ressort à gaz, sinon l'étrier de sécurité serait endommagé.
1 - Ressort à gaz
2 - Etrier de sécurité
3 - Boulon à rotule
Poser
La pose doit être effectuée dans l'ordre inverse.
