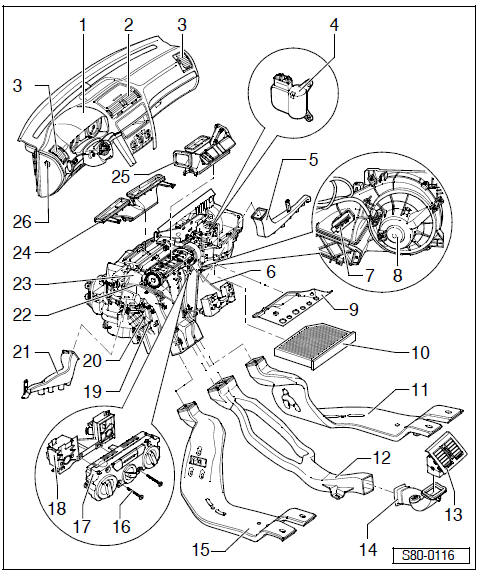

Revue Technique Automobile Skoda Octavia: Aperçu du montage
Attention! Déconnecter la tresse de masse de la batterie avant de travailler sur l'installation électrique. |
Remarque
- Avant de déconnecter la batterie demander le codage s'il s'agit d'un autoradio équipé d'un codage antivol.
- En débranchant et rebranchant la tresse de masse de la batterie, quelques travaux complémentaires doivent être effectués Installation électrique ; Gr. de rép. 27.
1 - Tableau de bord
- Déposer et poser Carrosserie - Travaux de montage ; Gr. de rép. 70
2 - Diffuseur central
- Déposer et poser
3 - Diffuseur latéral
- Déposer et poser
4 - Servomoteur du clapet de recirculation -V113-
- Déposer et poser
5 - Diffuseur au plancher à droite
- Déposer et poser
6 - Arbre flexible
- pour l'unité de réglage des clapets des diffuseurs d'air
- Déposer et poser
7 - Résistance série pour soufflante d'air frais avec fusible contre la surchauffe -N24-
- Déposer et poser
8 - Soufflante d'air frais -V2-
- Déposer et poser
9 - Protection pour l'appareil de chauffage
- Déposer et poser Fig. 1 au
10 - Filtre à poussière et à pollen
- Déposer et poser
11 - Gaine du fond du plancher à droite
- Déposer et poser
12 - Gaine centrale du fond
- Déposer et poser Carrosserie - Travaux de montage ; Gr. de rép. 68
13 - Diffuseur du fond central
- Déposer et poser
14 - Guidage d'air
- pour diffuseur du fond central
15 - Gaine du fond du plancher à gauche
- Déposer et poser
16 - Vis, 1,5 Nm
- 8 unités
17 - Régulation pour l'air de chauffage et frais
- Déposer et poser
18 - Adaptateur pour la régulation
19 - Résistance de chauffage
d'appoint -Z35-
- Déposer et poser
20 - Echangeur thermique
- Déposer et poser
- Changer complètement le liquide de refroidissement après le remplacement de l'échangeur thermique
21 - Diffuseur au plancher à gauche
- Déposer et poser
22 - Câble Bowden pour volet de température
- Déposer et poser
23 - Appareil de chauffage
- Déposer et poser
- Désassembler et assembler
24 - Pièce intercalaire pour la gaine de dégivrage
- placée sur le carter du répartiteur et fixée avec un clip au tableau de bord - traverse
- L'enlever pour pouvoir déposer le tableau de bord
25 - Pièce intercalaire pour diffuseur du tableau de bord
- placée sur le carter du répartiteur
- L'enlever pour pouvoir déposer le tableau de bord
26 - Gaine du diffuseur
- pour souffleur de la vitre dans la portière
- Composant de la protection

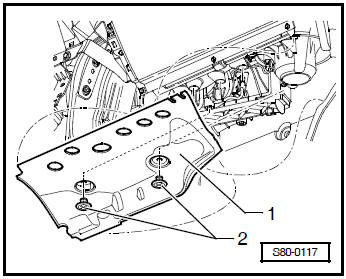

Fig. 1: Déposer la protection pour l'appareil de chauffage
- Retirer les vis en plastique -2- et enlever la protection -1-.

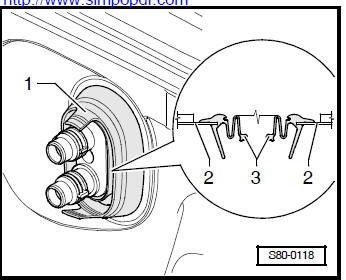

Fig. 2: Position de montage du joint de l'appareil de
chauffage/compartiment moteur
- D'abord introduire le joint de l'appareil de chauffage/ compartiment moteur -1- dans le tablier anti-projections -2- puis tirer la lèvre d'étanchéité -3- dans la gorge de l'échangeur thermique.
Remarque Afin d'éviter que de l'eau ne pénètre dans l'habitacle, tenir compte de la position de montage.
Désassemblage et assemblage de l'appareil de chauffage
1 - Unité de réglage pour volet de température
Déposer et poser
2 - Support 3 - Protection 4 - Servomoteur du clapet de
recirculation -V113-
Déposer et poser   ...
