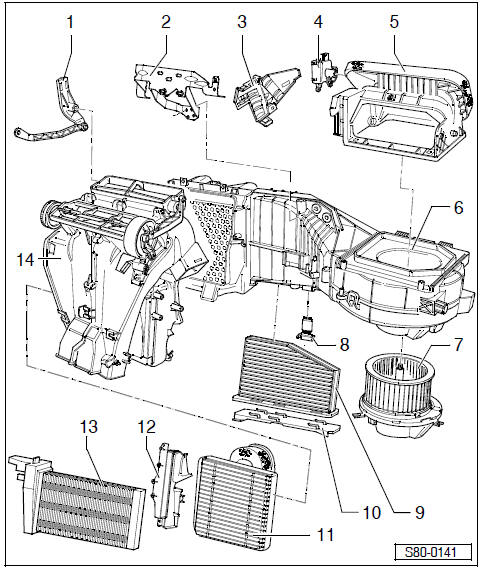

Revue Technique Automobile Skoda Octavia: Désassemblage et assemblage de l'appareil de chauffage
1 - Unité de réglage pour volet de température
- Déposer et poser
2 - Support
3 - Protection
4 - Servomoteur du clapet de
recirculation -V113-
- Déposer et poser
5 - L'entrée d'air du carter
- avec clapet d'air de recirculation
6 - Appareil de chauffage
7 - Soufflante d'air frais -V2-
- Déposer et poser
8 - Résistance série pour soufflante d'air frais avec fusible contre la surchauffe -N24-
- Déposer et poser
9 - Filtre à poussière et à pollen
- Déposer et poser
10 - Protection
- pour filtre à poussière et à pollen
11 - Echangeur thermique
- Déposer et poser
12 - L'habillage de l'échangeur thermique
13 - Résistance de
chauffage d'appoint -Z35-
- sur quelques véhicules uniquement
- Déposer et poser
14 - Carter du répartiteur
Aperçu du montage
Attention! Déconnecter la tresse de masse de
la batterie avant de travailler sur l'installation électrique.
Remarque
Avant de déconnecter la batterie demander le codage s'il s' ...
