Revue Technique Automobile Skoda Octavia: Trappe du réservoir

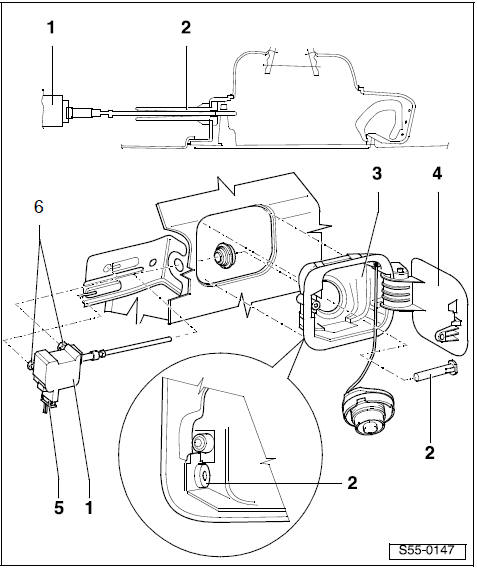

Aperçu du montage de la trappe du réservoir
| ATTENTION! Déconnecter la tresse de masse
de la batterie avant de travailler sur l'installation électrique.
Des travaux complémentaires doivent être effectués en cas de débranchement et de rebranchement de la tresse de masse de la batterie Installation électrique ; Gr. de rép. 27. |
1 - Elément de réglage
- Déposer:
- Déposer le cache du seuil de chargement du coffre à bagages.
- Déposer partiellement l'habillage latéral du coffre à bagages.
- Débrancher la fiche de raccordement rep. 5
- Desserrer les vis rep. 6 et sortir l'élément de réglage par derrière
- Poser: La pose doit être effectuée dans l'ordre inverse
2 - Pièce de montage
3 - Trappe du réservoir
- est composée de la trappe du réservoir -4- et du soufflet en caoutchouc
- Déposer:
- Dévisser le bouchon du réservoir
- Déposer l'élément de réglage rep. 1
- Faire décrire une rotation de 90° à la pièce de montage rep. 2 et retirer
- Sortir la trappe du réservoir de la pièce latérale
- Poser: La pose doit être effectuée dans l'ordre inverse
4 - Trappe du réservoir
5 - Fiche de raccordement
6 - 1,5 Nm
