Revue Technique Automobile Skoda Octavia: Connecteur multiple au dos de l'autoradio

Radio "Stream », "Audience », "Melody"

Installation électrique

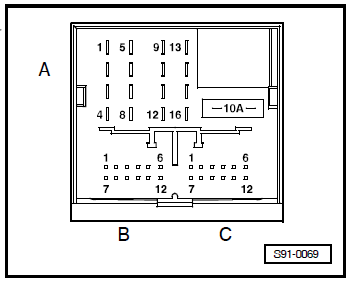

Connecteur multiple -A-, 16 broches, en deux pièces

1 - + du haut-parleur arrière droit
2 - + du haut-parleur avant droit
3 - + du haut-parleur avant gauche
4 - + du haut-parleur arrière gauche
5 - - du haut-parleur arrière droit
6 - - du haut-parleur avant droit
7 - - du haut-parleur avant gauche
8 - - du haut-parleur arrière gauche
9 - Bus de données CAN Confort (high)
10 - Bus de données CAN Confort (low)
11 - Mise en sourdine (fonctionnement du téléphone)
12 - Borne 31
13 - Signal de commande
14 - Commande par l'extérieur
15 - Borne 30
16 - Borne 30 - (Signal de commande de la sécurité antivol, "SAFE »)

Connecteur multiple -B-, 12 broches

2 - Changeur de CD, canal gauche et droit, masse 1)
4 - Changeur de CD, alimentation en tension, borne 30 1)
6 - Changeur de CD, DATA OUT 1)
8 - Changeur de CD, canal gauche, CD/L 1)
9 - Changeur de CD, canal droit, CD/R 1)
10 - Changeur de CD, signal de commande 1)
11 - Changeur de CD, DATA IN 1)
12 - Changeur de CD, CLOCK 1)

Connecteur multiple -C-, 12 broches

5 - Signal d'entrée audio -
6 - Signal d'entrée du téléphone, TEL -
11 - Signal d'entrée audio +
12 - Signal d'entrée du téléphone, TEL +

1) Uniquement pas libre si autoradio Stream

Remarque Les fiches qui ne sont pas indiquées sont libres.
