Revue Technique Automobile Skoda Octavia: Dépose et pose des haut-parleurs
Dépose et pose du haut-parleur avant de woofer
Déposer
- Déposer les revêtements avant Carrosserie - Travaux de montage ; Gr. de rép. 70.
- Débrancher le connecteur du haut-parleur.

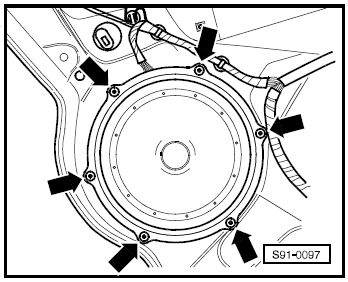

- Percer les six rivets -flèches- avec une perceuse appropriée et sortir le haut-parleur défectueux.
Remarque
- Enlever tous les copeaux métalliques, afin d'éviter la formation de corrosion.
- Si la peinture est endommagée à la suite du perçage des rivets, y remédier.
Poser
- La pose doit être effectuée dans l'ordre inverse.
- Fixer le nouveau haut-parleur avec des rivets borgnes appropriés.
Dépose et pose du haut-parleur arrière de woofer
- Déposer les revêtements arrière Carrosserie - Travaux de montage ; Gr. de rép. 70.
- Débrancher le connecteur du haut-parleur.

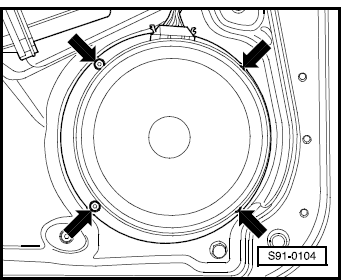

- Percer les quatre rivets -flèches- avec une perceuse appropriée et sortir le haut-parleur défectueux.
Remarque
- Enlever tous les copeaux métalliques, afin d'éviter la formation de corrosion.
- Si la peinture est endommagée à la suite du perçage des rivets, y remédier.
Dépose et pose du haut-parleur avant de tweeter
Les haut-parleurs dans les portières avant sont solidement attachés avec la commande intérieure de portière.
Déposer
- Déposer les revêtements avant Carrosserie - Travaux de montage ; Gr. de rép. 70.
- Débrancher le connecteur vers le haut-parleur.
- Déposer la commande intérieure de portière Carrosserie - Travaux de montage ; Gr. de rép. 57.
Poser
- La pose doit être effectuée dans l'ordre inverse.
Dépose et pose du haut-parleur arrière de tweeter Les haut-parleurs dans les portières arrières sont solidement attachés avec la commande intérieure de portière.
Déposer
- Déposer les revêtements arrière Carrosserie - Travaux de montage ; Gr. de rép. 70.
- Débrancher le connecteur vers le haut-parleur.
- Déposer la commande intérieure de portière Carrosserie - Travaux de montage ; Gr. de rép. 58.
Poser
- La pose doit être effectuée dans l'ordre inverse.
Autodiagnostic de la radio
Effectuer l'« autodiagnostic" avec l'appareil de diagnostic -VAS 5051- dans la fonction "recherche guidée des défauts ».
Dépose et pose de l'autoradio
Déposer
Débloquer prudemment le cache du cadre de l'autoradio avec un
tournevis plat.
Débloquer les capuchons -1-.
Enlever les vis -flèches- (3 Nm).
Extraire l'autoradio du tableau ...
Dépose et pose de l'antenne de toit
Antenne de toit pour l'autoradio
1 - Tige d'antenne 2 - Pied d'antenne
Pour déposer et poser: Faire descendre la partie arrière du ciel
de pavillon
3 - Raccord du câble d'antenne vers ...
