Revue Technique Automobile Skoda Octavia: Dépose et pose de l'arbre flexible pour l'unité de réglage des clapets des répartiteurs d'air

Déposer

• Déposer la boîte à gants  Carrosserie - Travaux de montage ; Gr. de rép. 70.
• Déposer la régulation pour l'air de chauffage et frais.

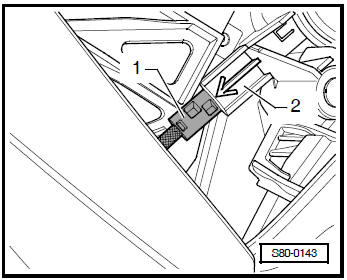

• Pousser l'ergot de blocage -1- de l'arbre flexible dans -le sens de la flèche- et extraire l'arbre flexible de l'adaptateur -2- de la régulation.

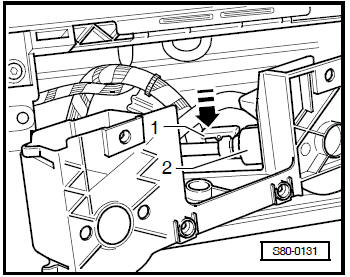

• Désolidariser énergiquement l'arbre flexible -1- de l'unité de réglage des clapets des répartiteurs d'air -2-.

Poser

L'arbre flexible ne peut être installé que dans une seule position sur l'unité de réglage et sur l'adaptateur de la régulation.

Il faut toutefois, lors du montage, que l'unité de réglage et le boutons rotatif de la régulation se mettent dans une position bien précise les uns par rapport aux autres sinon des dysfonctionnements vont se produire.

• Brancher et bloquer l'arbre flexible sur l'unité de réglage des volets du distributeur d'air.
• Mettre le volet de dégivrage en position verticale (l'ouvrir) en utilisant l'arbre flexible.
• Emboîter la régulation sur l'adaptateur et régler sur "Defrost" le bouton du distributeur d'air.
• Emboîter l'arbre flexible sur l'adaptateur de la régulation et le bloquer.
• Placer la régulation pour l'air de chauffage et frais sur l'adaptateur.

Remarque

• Introduire l'arbre flexible dans l'adaptateur de la régulation et le bloquer si le tableau de bord est installé et si la position du volet de dégivrage n'est pas visible.

  Faire tourner la soufflante d'air frais à fond.

• L'arbre flexible a été correctement installé si de l'air s'échappe également de la buse de dégivrage en position "Defrost" mais pas par les diffuseurs au plancher.

  Sinon, démonter l'arbre flexible de l'adaptateur et faire décrire une 1/2 (180°) rotation au bouton rotatif.

  Puis rébrancher l'arbre flexible. Répéter le contrôle.
